Недорогой кварцевый резонатор 32,768 kHz в цилиндрическом корпусе DT-26

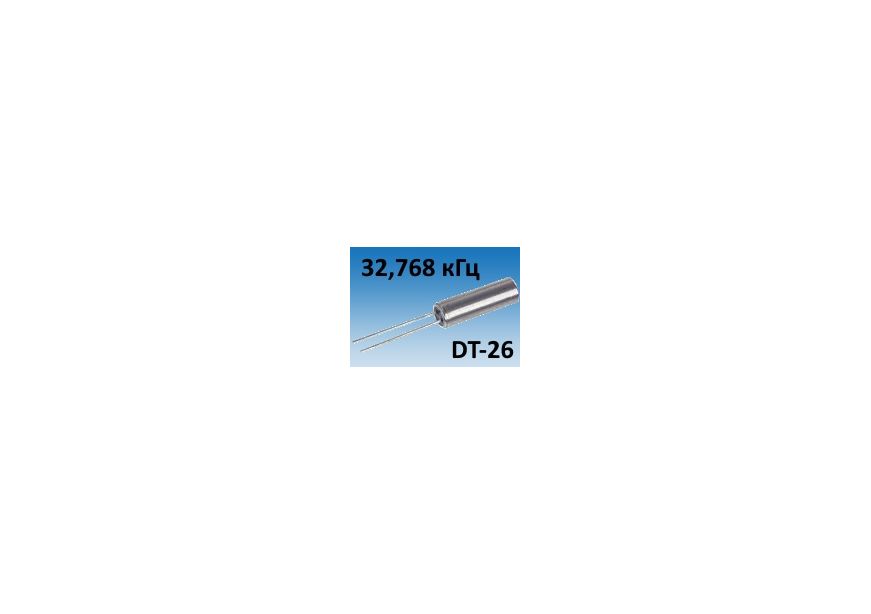

Резонатор FTX32.768K6D6-20/170D, производства компании Fronter Electronics, представляет собой миниатюрный металлический корпус цилиндрической формы со штыревыми выводами, содержащий кварцевый кристалл с резонансной частотой 32,768 кГц. Стандартное отклонение частоты равняется ±20 ppm в нормальных условиях, а долговременная нестабильность не превышает 170 ppm в промышленном диапазоне рабочих температур.

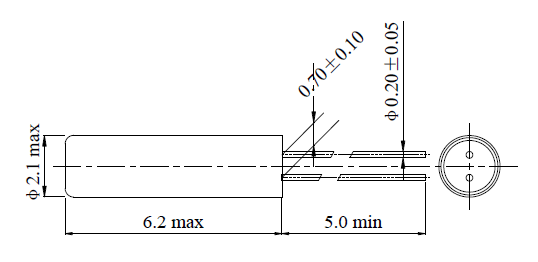

Габаритные размеры корпуса DT-26 кварцевого резонатора составляют всего Ø2,1х6,2 мм, что позволяет применять его в малогабаритных модулях и портативных устройствах. Из-за возможного ухудшения характеристик или повреждения кристалла кварцевого резонатора следует избегать припаивания его корпуса к проводящему слою печатной платы. Поэтому для надежной фиксации корпуса рекомендуется использовать резиновый клей или компаунд.

Отличительные особенности:

• Резонансная частота: 32,768 кГц.
• Отклонение частоты: ±20 ppm при 25°C.
• Температурный коэффициент: не более -0,04×10^-6/°
• Долговременная нестабильность: ±170 ppm (-40…+85 °C).
• Емкость нагрузки: 6 пФ.
• Эквивалентное сопротивление: не более 35 кОм.
• Мощность управления: 1 мкВт.
• Шунтирующая емкость: не более 2,0 пФ.
• Сопротивление изоляции: более 500 МOм при 100 В DC.
• Скорость старения: не более ±3 ppm в год (+25°C).
• Рабочий температурный диапазон: -40…+85 °C.
• Температура хранения: -40…+85 °C.
• Корпус: DT-26 (Ø2,1х6,2 мм).
• Соответствует директиве RoHS.
