Однофазный тиристорный регулятор ТРМ-1М-30 плавно регулирует мощность в активной нагрузке

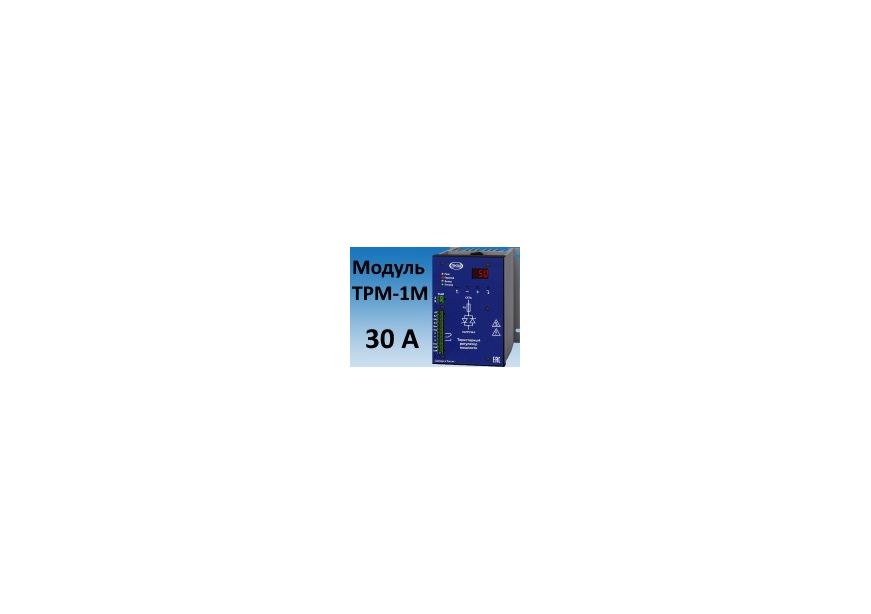

Регулятор мощности ТРМ-1М-30, производства компании МЕАНДР, представляет собой модуль тиристоров, быстродействующий предохранитель и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком из двух тиристоров, включенных встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

Тиристорный регулятор ТРМ-1М-30 предназначен для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Возможно управление вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0…10 В (0…5 В) или током 0…20 мА (4…20 мА), например контроллера температуры.

Отличительные особенности:

• 5 способов управления тиристорами на выбор пользователя:
• изменением фазового угла (фазы) открывания тиристора,
• число-импульсный способ управления,
• пакетный способ управления индуктивной нагрузкой,
• пакетный способ управления с режимом плавного пуска «разогрева»,
• пакетный способ управления с режимом однократного плавного пуска «разогрева».
• Широкий диапазон напряжения питания нагрузки: DC (180…480) В и частоты 50...60 Гц.
• Встроенные быстродействующие предохранители для защиты тиристоров.
• Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
• Управление: ток 4…20 мА или 0…20 мА, напряжение DC (0…5) В, DC (0…10) В, сухой контакт.
• Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле.
• Напряжение питания схемы управления: 180…250 В, 45…65 Гц.
• Напряжение питания нагрузки: 100…480 В, 50…60 Гц.
• Максимальный ток в нагрузке: 30 А.
• Силовой ввод: винты М6.
• Масса нетто: 1,6 кг.
• Габаритные размеры: 153х115х150 мм.

Примечание: тиристорные регуляторы мощности не заменяют частотные преобразователи, и использовать их для управления электродвигателями нельзя; они также не предназначены для работы с постоянным током.

Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.

Технические характеристики регуляторов мощности ТРМ-1М

* При температуре выше +35 °C требуется запас по току

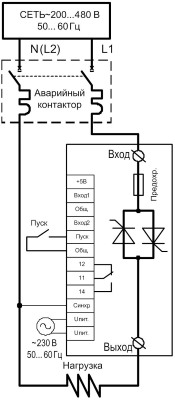

Схема подключения ТРМ-1М к однофазной сети
