Оптоволоконный датчик E3X-A11 контролирует положение объекта в труднодоступных местах

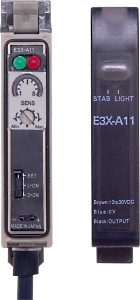

Оптоволоконный датчик ЕЗХ-А11 предназначен для контроля положения объекта в труднодоступных местах или местах, где непосредственно датчик установить невозможно или нежелательно. Датчик представляет собой усилитель без линз, объединенный с оптоволоконным кабелем, и используется в системах автоматики или в качестве конечного выключателя.

В зависимости от конструкции наконечника, датчик ЕЗХ-А11 может работать как на отражение (минидиффузный), так и на просвет (минибарьерный). Для установки оптоволоконного кабеля необходимо снять крышку корпуса датчика и поднять зажимной рычаг. Кабель вставляется в отверстия в торцевой части корпуса датчика. Положение излучателя и приемника обозначено на боковой поверхности датчика стрелками. После установки необходимо зафиксировать оптоволокно, опустив зажимной рычаг.

Отличительные особенности:

• Высокая точность контроля.
• Визуальный контроль срабатывания.
• Широкий диапазон питающего напряжения.
• Защита от переполюсовки питающего напряжения.
• Самовосстанавливающаяся защита выхода при перегрузке по току нагрузки.
• В зависимости от конструкции световода датчик работает как минидиффузный (на отражение) или минибарьерный (на просвет).

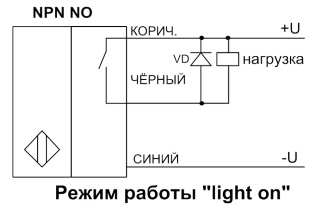

Схемы подключения датчика E3X-A11 для разных режимов

Технические характеристики E3X-A11
