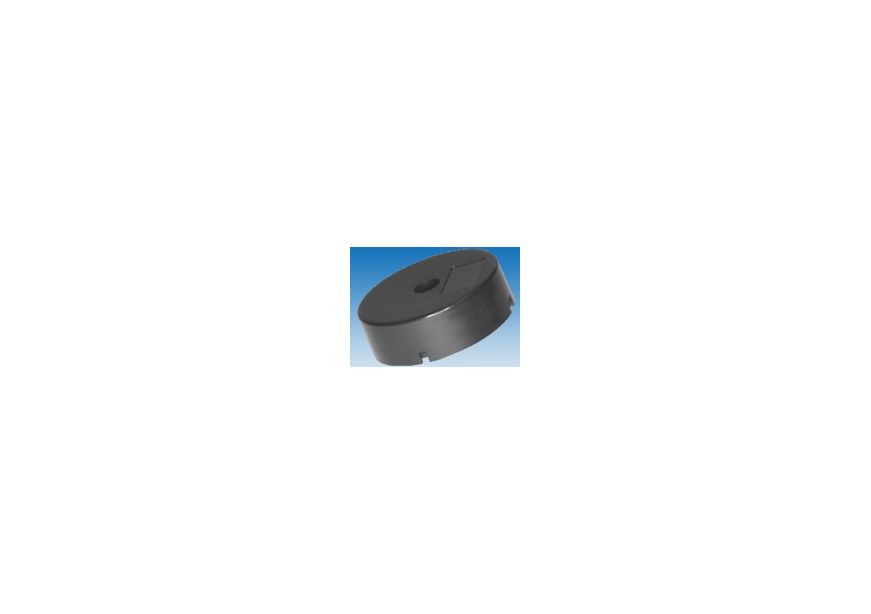

Пассивный пьезокерамический зуммер HPA22D с радиальными выводами

Пассивные излучатели звука HPA22D, производства тайваньской компании JL World, используют пьезоэлектрический эффект для преобразования переменного напряжения от внешнего генератора в звуковые колебания. При этом сила генерируемого звука на резонансной частоте 4 кГц может быть более 90 дБ. В отличие от электромагнитных динамиков, пьезоизлучатели отличаются отсутствием паразитного электромагнитного излучения.

Благодаря широкому диапазону напряжения питания от 1 до 30 В и малой собственной емкости, зуммер HPA22D допускается подключать непосредственно к выходам логических микросхем или микроконтроллеров. Малый вес пьезокерамического излучателя звука позволяет монтировать его на печатную плату просто пайкой выводов. Корпус генераторов не является герметичным.

Отличительные особенности:

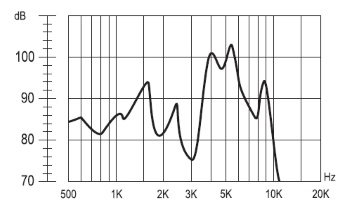

• Резонансная частота: 4000 Гц.
• Номинальное переменное напряжение: 10 В (от пика до пика).
• Диапазон рабочего переменного напряжения: 1…30 В (от пика до пика).
• Номинальный ток потребления: не более 4 мА (10 В, меандр).
• Выходной уровень звука: не менее 90 дБ (10 см, меандр).
• Емкость излучателя: 11 ±30 пФ.

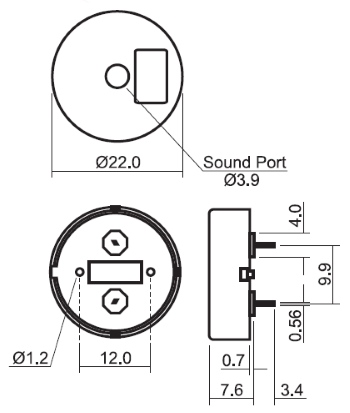

• Диаметр корпуса: 22 мм.
• Высота корпуса: 7,6 мм.
• Расстояние между выводами: 9,9 мм.
• Вес излучателя: 2,5 гр.
• Рабочий температурный диапазон: -20…+105 °C.
• Температура хранения: -30…+105 °C.
• Рекомендуется для замены HPA22F.

Области применения: компьютеры, оборудование средств связи, автомобильная электроника, кассовые аппараты, бытовая электроника.
