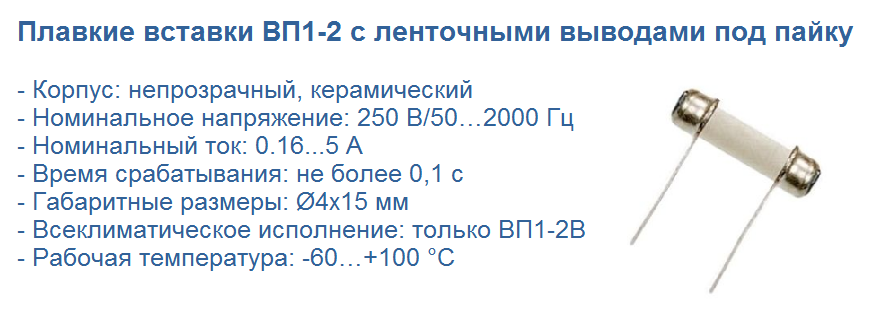

Плавкие вставки ВП1-2 с ленточными выводами под пайку на печатную плату

Вставки плавкие ВП1-2 с номинальным током от 0,16 А до 5 А надежно защитят электрические цепи постоянного и переменного тока электронной аппаратуры в случае аварийных перегрузок или коротких замыканий. Особенностью данной модели, в отличие от ВП1-1, является наличие ленточных выводов. Преимущество такого конструктивного исполнения заключается в возможности их монтажа пайкой непосредственно на печатную плату, без необходимости использования держателя плавкой вставки, что дополнительно снижает стоимость готового изделия. Производитель предлагает также вставки плавкие ВП1-2В, которые имеют всеклиматическое исполнение.

Керамический корпус вставки обеспечивает лучшие показатели по ударопрочности и стойкости к разрушению по сравнению со стеклянным корпусом, что особенно актуально для оборудования, эксплуатируемого в агрессивных или взрывоопасных средах.

Отличительные особенности:

• Конструктивное исполнение: ленточные выводы для пайки;

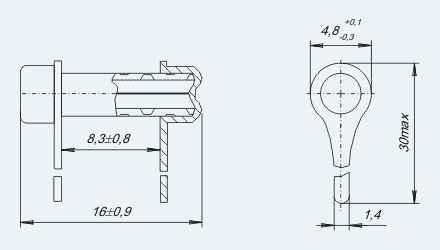

• Расстояние между выводами: 8,3 мм;
• Корпус: непрозрачный, керамический;
• Номинальное напряжение: 250 В/50…2000 Гц;
• Номинальный ток: 0.16, 0.25, 0.5, 1, 2, 3.15, 4, 5 А;
• Время срабатывания: не более 0,1 с;
• Габаритные размеры: Ø4х15 мм;
• Всеклиматическое исполнение: только ВП1-2В;
• Рабочая температура: -60…+100 °C;
• Изготовитель: «Радиодеталь», Россия

Расшифровка наименований на примере ВП1-2В:
ВП – Вставка Плавкая
1 – типоразмер (Ø4х15 мм)
2 – конструктивное исполнение (ленточные выводы для пайки)
В – всеклиматическое исполнение
