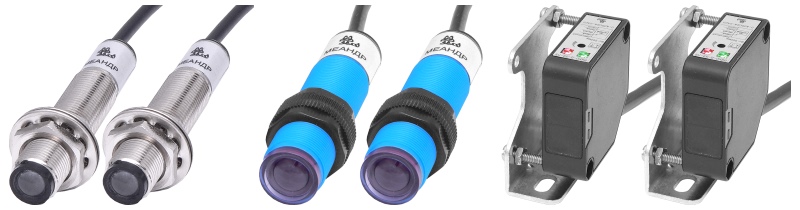

Помехозащищенные барьерные оптические датчики ВИКО-Б с большой дальностью действия
08.12.2016
автор А П
Бесконтактные барьерные датчики ВИКО-Б, производства компании МЕАНДР, предназначаются для работы в составе систем контроля доступа в зоны, где появление посторонних предметов недопустимо. Контроль доступа обеспечивается путем ограждения контролируемой зоны световой завесой и выдачей сигнала в систему управления в момент пересечения светового луча непрозрачным объектом. Датчик может использоваться для подсчета продукции на конвейерных линиях.

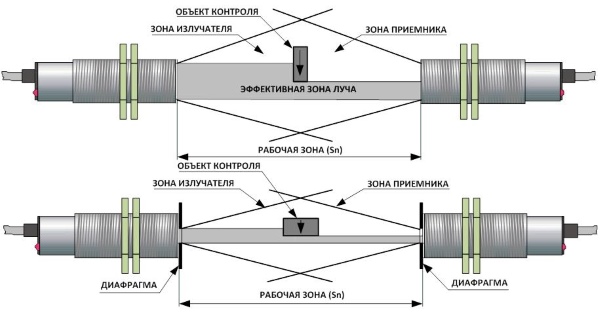

Датчики ВИКО-Б представляют собой электронные устройства, которые обнаруживают контролируемый объект, прерывающий оптическое излучение. Датчики состоят из излучателя и приемника, располагаемых на одной оптической оси. Приемники датчиков имеют полупроводниковый или релейный выход. При подаче питания излучатель формирует сфокусированный световой луч, а приемник срабатывает при прерывании луча от излучателя контролируемым объектом.
Датчики ВИКО-Б отличаются большой дальностью действия, высокой помехозащищенностью от воздействия посторонних факторов (пыль, капли воды и др. жидкости). Датчики снабжены регуляторами чувствительности и светодиодными индикаторами состояний. Использование диафрагмы позволяет производить регулировку по минимальным размерам объекта контроля. Излучатель и приемник для одного типа датчика выполнены в одинаковых корпусах.
Отличительные особенности:
- Визуальный контроль срабатывания.
- Широкий диапазон питающего напряжения.
- Широкий диапазон расстояния воздействия.
- Не реагирует на внешнюю засветку.
- Защита от переполюсовки питающего напряжения.
Технические характеристики барьерных датчиков ВИКО-Б
|
Тип датчика |
Ед.Изм. |
ВИКО-Б-32-М12 |
ВИКО-Б-52-М18 |
ВИКО-Б-57-М18 |
ВИКО-Б-44-М18 |
ВИКО-Б-109-П3 |
|
Напряжение питания |
В |
DC10...30 |
DC10...30 |
AC90...250 |
DC10...30 |
DC24-240/AC24-240 |
|
Номинальный ток нагрузки |
мА |
200 |
150 |
DC30В-3А/AC250В-3A |
||
|
Падение напряжения в открытом состоянии |
В |
1,5 |
|
- |
||
|
Ток потребления без нагрузки (изл/пр-к) |
мА |
<15/<15 |
<20/<10 |
20 |
||
|
Ток срабатывания защиты |
мА |
нет |
200 |
нет |
||
|
Номинальное расстояние воздействия, Sn |
м |
3 |
5 |
5 |
4 |
10 |
|
Максимальная частота переключения |
Гц |
400 |
80 |
50 |
||
|
Угол расхождения луча от оптической оси |
градусы |
3...5 |
||||
|
Тип выхода (схемы подключения) |
|
NPN NO |
NPN АС-NO |
PNP NO+NC |
Релейный (1п) |
|
|
Задержка на включение выхода, не более |
мс |
2 |
7 |
10 |
||
|
Задержка на выключение выхода, не более |
мс |
2 |
7 |
10 |
||
|
Время готовности, не более |
мс |
100 |
200 |
200 |
200 |
200 |
|
Посторонняя подсветка |
лк |
10000 |
10000 |
- |
||
|
Регулировка чувствительности |
|
нет |
есть |
нет |
||
|
Индикация рабочего режима |
|
Красный CД |
Зеленый СД |
Зеленый СД |
||
|
Спектр излучения |
нм |
800...900 |
850...950 |
800...950 |
||
|
Степень защиты |
|
IP54 |
||||
|
Способ подключения |
|
Кабель 2/3 x 0,2мм2 - 2м |
||||
|
Температура окружающей среды |
°C |
-25…+55 |
-25…+70 |
-25…+55 |
||
|
Материал корпуса |
|
Латунь (хром) |
Пластик АВС |
Полиамид |
Полиамид |
Пластик АВС |
|
Масса |
кг |
0,14 |
0,2 |
0,178 |
0,178 |
0,356 |
Схемы подключения приемника ВИКО-Б
|
ВИКО-Б-32-М12 |
ВИКО-Б-57-М18 |
ВИКО-Б-44-М18 |
ВИКО-Б-109-П3 |
|
|
|
|
|
Схема подключения излучателя ВИКО-Б
Габаритные размеры барьерных датчиков ВИКО-Б-M
|
Тип |
М |
А |
Б |
В |
Г |
Д |
Е |
|
ВИКО-Б-32-М12 |
12х1 |
55 |
40 |
- |
2,5 |
15 |
17 |
|
ВИКО-Б-52-М18 |
18х1 |
60 |
42 |
- |
3,5 |
18 |
22 |
|
ВИКО-Б-57-М18 |
18х1 |
60 |
42 |
- |
3,5 |
18 |
22 |
|
ВИКО-Б-44-М18 |
18х1 |
60 |
42 |
- |
3,5 |
18 |
22 |

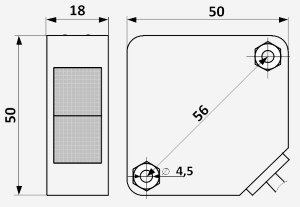

Габаритные размеры барьерного датчика ВИКО-Б-109-П3
