Популярные MLCC-конденсаторы Samsung на складе в Москве
16.01.2019
автор А П

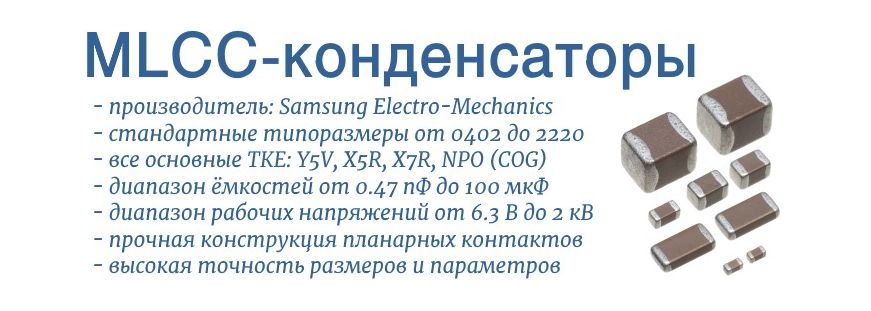

Номенклатура хорошо зарекомендовавших себя безвыводных многослойных керамических конденсаторов производства Samsung Electro-Mechanics включает в себя все основные типоразмеры, а также виды диэлектриков с температурными коэффициентами емкости Y5V, X5R, X7R и NPO (COG). Конденсаторы отличаются высоким качеством и доступными ценами. Купить MLCC-конденсаторы Samsung Electro-Mechanics вы можете с нашего склада в Москве либо под заказ.
Отличительные особенности:
- Передовая технология MLCC*
- Стандартный ряд типоразмеров от 0402 до 2220
- Температурный коэффициент емкости: Y5V, X5R, X7R, NPO (COG)
- Диапазон номинальных ёмкостей от 0,47 пФ до 100 мкФ
- Диапазон рабочих напряжений от 6,3 В до 2 кВ
- Прочная конструкция выводов
- Высокая точность размеров
- Быстрая ориентация на печатной плате при автоматическом монтаже
- Упаковка в ленту на катушке для поверхностного монтажа
Области применения: телекоммуникационное оборудование, автоматика и системы контроля, компьютерная техника, автомобильная электроника, модули памяти и мультимедийное оборудование.
Кроме того, вы можете приобрести аналогичные MLCC-конденсаторы от производителей из Тайваня по более низким ценам.
* Как известно, простейший конденсатор представляет собой трехслойную конструкцию, состоящую из двух электродов и диэлектрика между ними. В MLCC-конденсаторах (Multilayer Chip Capacitors) используется многослойная структура, состоящая из чередующихся слоев керамического диэлектрика и металлических пленочных электродов. На краях металлические электроды объединяются с помощью торцевых никелевых выводов, которые покрываются оловом. Такая конструкция равнозначна множеству параллельно соединенных конденсаторов. Это позволяет значительно увеличить площадь электродов, а значит, повысить общую ёмкость.
Как заказать конденсаторы Samsung
| CL | 10 | A | 106 | M | Q | 8 | N | N | N | C |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 – Серия. Все керамические конденсаторы Samsung имеют обозначение, начинающееся на CL.
2 – Типоразмер. Код типоразмера состоит из двух цифр.
| Код | Типоразмер, дюйм/мм | Код | Типоразмер, дюйм/мм |
| 02 | 01005 / 0402 | 31 | 1206 / 3216 |
| 03 | 0201 / 0603 | 32 | 1210 / 3225 |
| 05 | 0402 / 1005 | 42 | 1808 / 4520 |
| 10 | 0603 / 1608 | 43 | 1812 / 4532 |
| 21 | 0805 / 2012 | 55 | 2220 / 5750 |
3 – Диэлектрик. Тип диэлектрика обозначается одной литерой. Каждый диэлектрик имеет конкретные значения ТКС и определенный диапазон рабочих температур.
| Код | Диэлектрик | Диапазон температур, ℃ | TKC, ppm/℃ |
| C | C0G | -55…125 | ±30 |
| A | X5R | -55…85 | ±15 |
| B | X7R | -55…125 | ±15 |
| X | X6S | -55…105 | ±22 |
| F | Y5V | -30…85 | -82…22 |
| Y | X7S | -55…125 | ±22 |
| Z | X7T | -55…125 | -33…22 |
4 – Ёмкость. Величина ёмкости обозначается тремя цифрами. Первые две из которых определяют множитель, а последняя – десятичную степень. Например, 476 означает 47·106 = 47 000 000 пФ = 47 мкФ.
5 – Точность. Отклонение емкости, как относительное в процентах, так и абсолютное в пикофарадах, обозначается одной литерой.
| Код | Точность | Код | Точность | Код | Точность |
| N | ±0,03 пФ | D | ±0,5 пФ | V | －5% |
| A | ±0,05 пФ | F | ±1 пФ | K | ±10% |
| B | ±0,1 пФ | F | ±1% | M | ±20% |
| C | ±0,25 пФ | G | ±2% | Z | -20, +80% |
| H | ＋0,25 пФ | J | ±5% |
|
|
| L | －0,25 пФ | U | ＋5% |
|
|
6 – Рейтинг рабочего напряжения обозначается одной литерой и для конденсаторов общего назначения составляет от 2,5 до 3000 вольт.
| Код | UРАБ, В DC | Код | UРАБ, В DC | Код | UРАБ, В DC |
| S | 2,5 | L | 35 | H | 630 |
| R | 4,0 | B | 50 | I | 1000 |
| Q | 6,3 | C | 100 | J | 2000 |
| P | 10 | D | 200 | K | 3000 |
| O | 16 | E | 250 |
|
|
| A | 25 | G | 500 |
|
|
Что обозначают остальные символы в наименовании MLCC-конденсаторов Samsung, вы можете определить по документации от производителя.
