Потенциометры серии R24N1 с металлическим валом

17.04.2021

автор А П

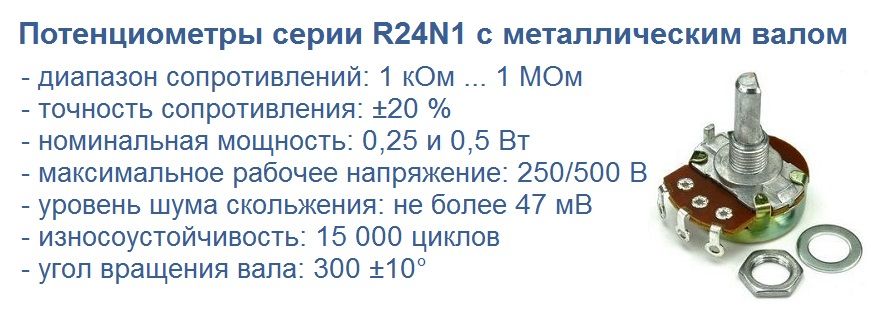

R24N1 - потенциометры для аудио применений

Потенциометры – резисторы, в которых можно менять сопротивление между выводами резистивного элемента и подвижным контактом. Переменные резисторы служат регуляторами входного напряжения для электрических приборов.
В нашем магазине вы можете купить потенциометры и другие электронные компоненты по низким ценам от разных производителей с доставкой или самовывозом.

Переменные резисторы (потенциометры) серии R24N1, производства тайваньской компании Song Huei, имеют угловое расположение контактов для навесного монтажа ручной пайкой при температуре до +300 °C. Точность номинального сопротивления составляет ±20 %. Они отличаются низкой ценой, способностью выдерживать 15 000 циклов вращения и малым шумом скольжения, менее 47 мВ.

Диапазон номинальных сопротивлений потенциометров R24N1 простирается от 1 кОм и до 1 МОм. Есть возможность выбора из нескольких вариантов исполнения и длины вала. Для прочного крепления на панель предусмотрена металлическая гайка с шайбой. Переменные резисторы этого типа отлично подходят для регулировки уровня сигнала в звуковом оборудовании.

Отличительные особенности:

Диапазон сопротивлений в серии: 1 кОм ... 1 МОм;
Точность сопротивления: ±20 %;
Номинальная мощность: 0,5 Вт (нелинейность B) и 0,25 Вт (остальные);
Остаточное сопротивление: не более 10 Ом (до 250 кОм) и 0,1 % (от 250 кОм);
Максимальное рабочее напряжение: 500 В (нелинейность B), 250 В (остальные);
Уровень шума скольжения: не более 47 мВ;
Сопротивление изоляции: не менее 100 МОм при 500 В (DC);
Напряжение пробоя: 250 В (AC) в теч. 1 мин;
Износоустойчивость: 15 000 циклов;
Угол вращения вала: 300 ±10°;
Температура ручной пайки: +300 °C (3 мин);
Температурный диапазон: -10…+70 °C.

Информация для заказа

R24N1	-	B	100K,	L-15	F
1		2	3	4	5

R24N1 - серия переменных резисторов
Отклонение функциональной характеристики на 50 % угла поворота:
A - 15-20 %
B - 40-60 %
C - 75-85 %
D - 2-15 %
W - 45-55 %
