Прецизионные подстроечные пистонные конденсаторы серии TPTC05AS с добротностью более 1000

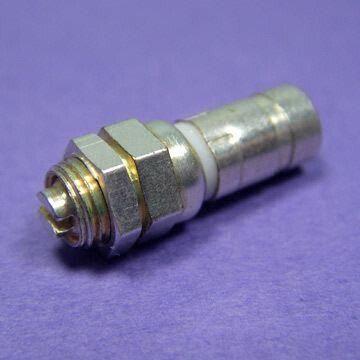

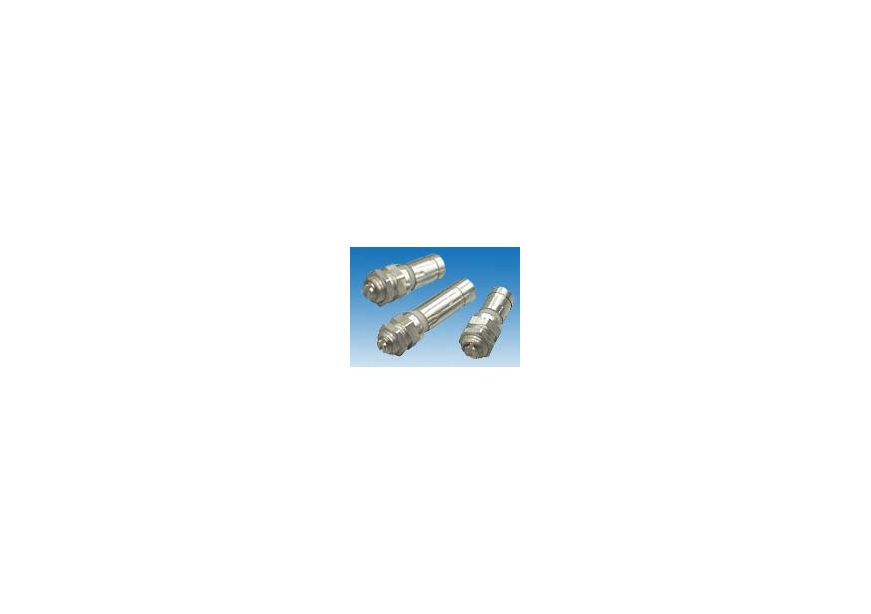

Подстроечные пистонные конденсаторы серии TPTC05AS, производства компании Yuetone, используют тефлон в качестве диэлектрика между обкладками и относятся к классу прецизионных. Свое название - пистонные - они получили из-за сходства конструкции с пустотелой круглой трубкой. Регулировка ёмкости такого конденсатора обеспечивается вворачиванием или выворачиванием центрального электрода с резьбой относительно второго электрода, выполненного в виде трубки. Минимальная ёмкость пистонных конденсаторов этой серии не превышает 0,5 пФ, а максимальная зависит от конкретной модели и лежит в пределах от 3 до 10 пФ.

Номинальное значение добротности пистонных конденсаторов TPTC05AS превышает 1000 на частоте 100 МГц, а рабочее напряжение достигает 500 В. Благодаря прочной конструкции обкладок, такие конденсаторы имеют повышенную устойчивость к вибрациям и ударным нагрузкам, в отличие от конденсаторов с пластинчатыми обкладками.

Отличительные особенности:

• Минимальная ёмкость: 0,5 пФ;
• Максимальная ёмкость:
• 3 пФ для TPTC05AS-03,
• 5 пФ для TPTC05AS-05,
• 10 пФ для TPTC05AS-10;
• Материал диэлектрика: тефлон;
• Покрытие корпуса: серебро;
• Добротность при максимальной ёмкости: более 1000 (100 МГц);
• Температурный коэффициент: NPO ±150 ppm/°C;
• Вращающий момент: 40...400 г*см;
• Номинальное напряжение: 500 В;
• Сопротивление диэлектрика: более 10⁴ МОм (250 В);
• Рабочая температура: -65...+125 °С.

Подстроечные конденсаторы используются в качестве элементов интегральных схем в цепях постоянного и переменного тока (в том числе СВЧ диапазона), а также в импульсных режимах.

Габариты пистонного конденсатора TPTC05AS-03

Габариты пистонного конденсатора TPTC05AS-05

Габариты пистонного конденсатора TPTC05AS-10
