Промежуточные реле МРП-2М в узком корпусе 13мм служат для гальванической развязки цепей

15.02.2017

автор А П

Реле промежуточные МРП-2М, производства компании МЕАНДР, предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путем подачи управляющего напряжения на вход реле, а также для использования в качестве вспомогательных реле или увеличения количества контактов используемого оборудования. В реле встроена защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании контактов.

Реле МРП-2М выпускаются в узком унифицированном пластмассовом корпусе шириной 13 мм с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения реле.

Отличительные особенности:

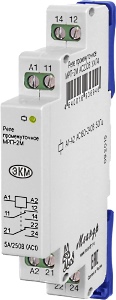

Промежуточное реле МРП-2М

Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования.
Индикация состояния выхода.
Встроенная защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании реле.
Ширина корпуса: 13 мм.

Схема подключения промежуточного реле МРП-2М

Схема подключения реле МРП-2М

Технические характеристики реле МРП-2М

Параметр	Ед.изм.	МРП-2М ACDC12В	МРП-2М ACDC24В	МРП-2М AC230В
Напряжение питания	В	ACDC12	ACDC24	AC230
Мощность, потребляемая катушкой, не более	Вт	0,5Вт/4ВА	1,0ВА	0,5Вт/4ВА
Время во включённом состоянии		не ограничено
Время включения реле, не более	мс	25
Время выключения реле, не более	мс	50
Количество и тип контактов		2 переключающие группы
Максимальное коммутируемое напряжение	В	250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	1250/150
Электрическая прочность (питание - контакты)	В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Максимальная частота коммутаций, не более	цикл./ч	600
Диапазон рабочих температур (по исполнениям)	°C	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13х93х62
Масса	кг	0,065

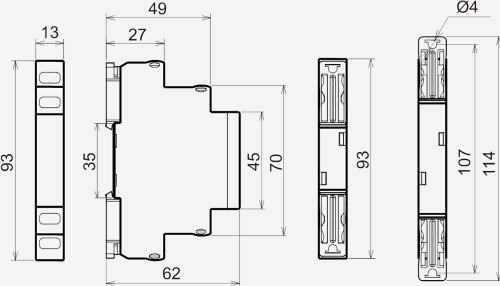

Гарабаритные размеры реле МРП-2М
