Промежуточные реле МРП-3М обеспечат гальваническую развязку силовых цепей

25.01.2017

автор А П

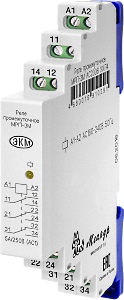

Вспомогательные реле серии МРП-3М, производства компании МЕАНДР, предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путем подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

Реле МРП-3М выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположен желтый индикатор состояния контактной группы и схема подключения.

Отличительные особенности: Реле МРП-3М

Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования.
Индикация состояния выхода.
Встроенная защита коммутирующего элемента от индуктивных выбросов, возникающих при размыкании реле.
Ширина корпуса 13 мм.

Схема подключения реле МРП-3М

Технические характеристики реле МРП-3М

Параметр	Ед.изм.	МРП-3М ACDC12В	МРП-3М ACDC24В	МРП-3М AC230В
Напряжение питания	В	ACDC12	ACDC24	AC230
Мощность, потребляемая катушкой, не более	Вт	1,5	1,5	<2
Время во включённом состоянии		не ограничено
Время включения реле, не более	мс	25
Время выключения реле, не более	мс	50
Количество и тип контактов		3 переключающие группы
Максимальное коммутируемое напряжение	В	250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	5
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	1250/150
Электрическая прочность (питание - контакты)	В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Максимальная частота коммутаций, не более	цикл./ч	600
Диапазон рабочих температур (по исполнениям)	°C	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13х93х62
Масса	кг	0,065

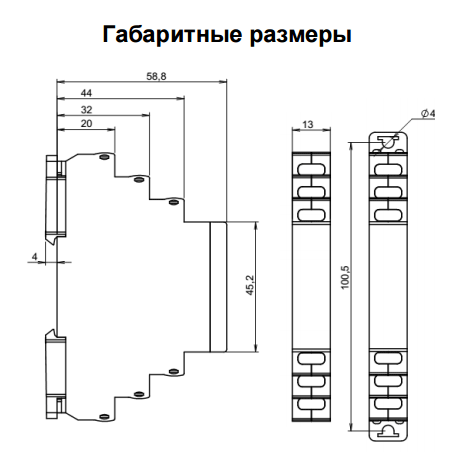

Габаритные размеры реле МРП-3М
