Простой DC/DC-преобразователь NCP1011ST100T3G для экономичных источников питания до 10Вт

Микросхема понижающего импульсного преобразователя NCP1011ST100T3G, производства компании ON Semiconductor, отличается сверхмалым энергопотреблением в дежурном режиме и рассчитана на построение сетевых адаптеров малой мощности до 10 Вт.

Кристалл NCP1011ST100T3G содержит схему управления, высоковольтный МОП-ключ на 700 В, источник динамического самопитания, тактовый генератор на 100 кГц с размытием частотного спектра ±3 % для минимизации EMI, схему аварийного перезапуска, защиту от повышенного и пониженного входных напряжений, защиту от перегрева с гистерезисом.

Режим с обратной связью по току обеспечивает малый уровень пульсаций выходного напряжения, а пропуск рабочих циклов частоты преобразователя при малой мощности в нагрузке позволяет устранить возможный акустический шум импульсного трансформатора и увеличить эффективность всей схемы.

Отличительные особенности:

• Встроенный MOSFET ключ на 700 В;
• Пиковый ток через ключ: 250 мА;
• Сопротивление открытого канала ключа: 23 Ом;
• Работа в режиме управления по току;
• Фиксированная частота преобразования: 100 кГц;
• Потребление ниже 100 мВт при отключенной нагрузке;
• Режим пропуска циклов при малом пиковом токе: отсутствует акустический шум;
• Динамическая самопитание – не требуется дополнительной обмотки;
• Плавный старт за 1,0 мс;
• Минимум внешних компонентов;
• Встроенная защита от короткого замыкания;
• Встроенная защита от перегрева;
• Встроенная защита от перегрузки по мощности и напряжению;
• Размытие частотного спектра на ±3 % для уменьшения EMI;
• Прямое подключение оптопары;
• Соответствует директиве RoHS;
• Температурный диапазон: -40…+125 °C;

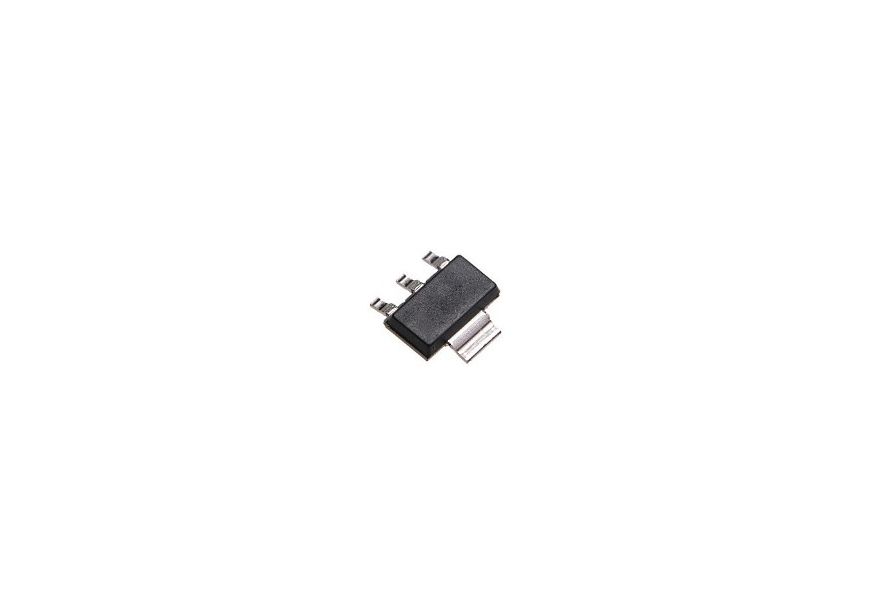

• Корпус: SOT-223

Области применения: потребительская и компьютерная электроника, питание промышленной и телекоммуникационной аппаратуры.

Типовая схема включения NCP1011
