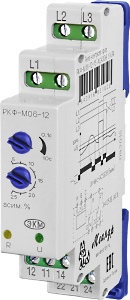

Реле контроля фаз РКФ-М06-12-15 для электродвигателей в трехпроводных сетях

06.03.2017

автор А П

Реле асимметрии фаз РКФ-М06-12-15, производства компании МЕАНДР, предназначено для контроля трехфазного напряжения в трехпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, недопустимую асимметрию линейных напряжений, а также перенапряжения.

Реле РКФ-М06-12-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Отличительные особенности: Реле РКФ-М06-12-15

Регулируемый порог контроля асимметрии фаз: 5...25 %.
Фиксированный порог срабатывания при превышении напряжения 1,3 Uном.
Контроль порядка чередования фаз.
Контроль обрыва фаз.
Контроль «слипания» фаз.
Регулируемая задержка срабатывания 0,1...10 сек.
Контроль напряжения рекуперации до 95%.
Не требует дополнительного напряжения питания.

Схема подключения реле РКФ-М06-125-15

Схема подключения реле РКФ-М06-12-15

Технические характеристики реле РКФ-М06-12-15

Параметр	Ед.изм.	АС100В	AC230В	AC400В	AC415В
Номинальное напряжение U_ном 50Гц	В	100	230	400	415
Минимальное допустимое линейное напряжение	В	50	120	200	208
Максимальное допустимое линейное напряжение	В	150	340	540	560
Потребляемая мощность, не более	ВА	2
Пределы регулирования асимметрии линейных напряжений	В	5...25U_ном +/-2%
Погрешность отсчета установленного значения асимметрии линейных напряжений	В	0,05U_ном
Погрешность установки значения асимметрии линейных напряжений	%	±5U_ном
Задержка времени срабатывания выключения реле в различных аварийных ситуациях:
асимметрия линейных напряжений 5...25U_ном ±2%	с	0,1-10
обрыв одной фазы	с	0,1-10
обрыв двух или трех фаз	с	0,1
синфазное снижение напряжения ниже 0,5U_ном	с	0,1
обратный порядок чередования фаз	с	0,1
«слипание» фаз	с	0,1-10
превышении напряжения выше 1,3U_ном ±5%	с	0,1
Минимальное синфазное напряжение для включения реле от U_ном		0,85
Синфазное снижение напряжения ниже от U_ном		0,5
Гистерезис напряжения порога срабатывания от U_ном		0,025
Погрешность времени срабатывания, не более	%	±10
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1)	А	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)	ВА/Вт	2000/240
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее		10х10⁶
Электрическая износостойкость, не менее		100000
Степень защиты по корпусу/по клеммам		IP40/IP20
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур (по исполнениям)	°C	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса, не более	кг	0,07
