Реле контроля фаз РКФ-М07-1-15 имеет совмещенную регулировку срабатывания по напряжению

14.03.2017

автор А П

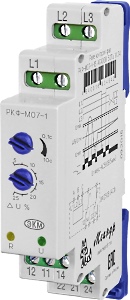

Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трехфазного линейного напряжения в трехпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога. Питание реле осуществляется от контролируемой сети.

Реле РКФ-М07-1-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

Отличительные особенности: Реле контроля фаз РКФ-М07-1-15

Регулировка порогов «окном»: от 5% до 25% от Uном.
Фиксированный порог срабатывания при превышении напряжения 1,3 Uном без задержки.
Контроль порядка чередования фаз.
Контроль обрыва фаз.
Контроль «слипания» фаз.
Регулируемая задержка срабатывания: от 0,1 до 10 сек.

Схема подключения реле РКФ-М07-1-15

Технические характеристики реле РКФ-М07-1-15

Параметр	Ед.изм.	AC100В	AC230В	AC400В
Номинальное линейное напряжение U_ном, 50Гц	В	100	230	400
Минимальное допустимое линейное напряжение	В	55	130	200
Максимальное допустимое линейное напряжение	В	150	340	560
Потребляемая мощность, не более	ВА	2
Пределы синхронного регулирования порогов срабатывания	%	5...25U_ном
Погрешность порогов срабатывания	%	2U_ном
Погрешность установки порогов срабатывания	%	5U_ном
Гистерезис напряжения порога срабатывания	%	5 (от U_ном)
Время выключения встроенного реле:
снижение или превышение установленных порогов U_min, U_max	с	0,1-10
обратный порядок чередования фаз	с	0,1
«слипании» фаз	с	0,1-10
обрыве двух или трёх фаз	с	0,1
обрыв одной фазы	с	0,1-10
превышение напряжения 1,3U_ном	с	0,1
Минимальное напряжение для включения реле	В	0,85U_ном
Время срабатывания (пределы регулирования)	с	0,1-10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50Гц - 1мин)
Электрическая износостойкость, не менее	циклов	100000
Механическая износостойкость, не менее	циклов	10х10⁶
Количество и тип контактов		2 переключающие группы
Степень защиты (по корпусу/по клеммам)		IP40/IP20
Диапазон рабочих температур (по исполнениям)	°C	-25...+55 (УХЛ4) -40…+55 (УХЛ2) 0…+55 (ТМ)
Температура хранения	°C	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2 или ТМ
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Режим работы		непрерывный
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса, не более	кг	0,07
