Реле контроля РКН-3-17-15 обнаруживает короткие провалы трехфазного напряжения

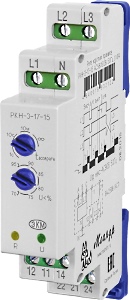

Реле контроля напряжения РКН-3-17-15, производства компании МЕАНДР, предназначено для обнаружения кратковременных провалов или пропадания напряжения по одной, двум или всем трем фазам в четырехпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и других инерционных приборов, находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от изменения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.

При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10 мс по одной, двум или трем фазам, реле РКН-3-17-15 выключается на время аварии и после ее устранения включается вновь, через заданное время возврата. Аналогичным образом реле работает при любой другой аварийной ситуации, как то обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания.

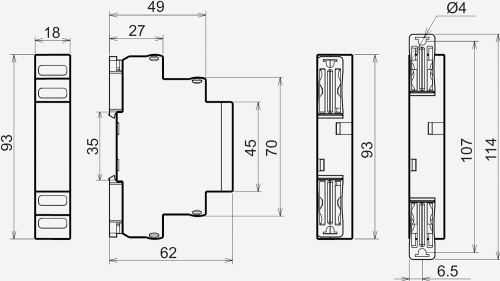

Реле контроля напряжения РКН-3-17-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели прибора расположены поворотные переключатели установки времени срабатывания исполнительного реле, установки порога срабатывания на снижение напряжения, индикаторы включения напряжения питания и срабатывания встроенного исполнительного реле.

Отличительные особенности:

• Обнаружение провалов напряжения ниже установленного порога длительностью от 10 мс.
• Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога.
• Контроль обрыва фаз.
• Контроль «слипания» фаз.
• Не требует дополнительного напряжения питания.

Схема подключения реле РКН-3-17-15

Технические характеристики реле РКН-3-17-15
