Реле контроля тока РКТ-2 обнаружит отклонение тока выше или ниже заданного уровня

27.02.2017

автор А П

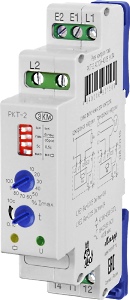

Реле контроля тока РКТ-2, производства компании МЕАНДР, предназначены для выдачи управляющего сигнала при обнаружении выхода значения тока в однофазных сетях выше или ниже установленного значения. Реле служит для контроля перегрузок, потребления и диагностики удаленного оборудования на замыкание, пониженное или повышенное потребление тока. Для большей гибкости применения имеется функция инверсии выхода.

Реле РКТ-2 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Отличительные особенности: Реле РКТ-2

Срабатывание по току выше или ниже установленного значения.
Режим памяти – запоминание состояния ошибки.
Задержка для пропуска пусковых токов: 0,5 или 5 секунд.
Регулируемая задержка срабатывания исполнительного реле: 0,1…10 сек.
Функция инверсии состояния выходного реле.
Питание от контролируемой сети.
Корпус шириной 18 мм.

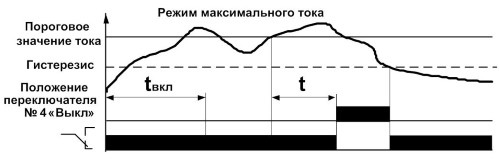

Диаграма контроля максимального тока реле РКТ-2

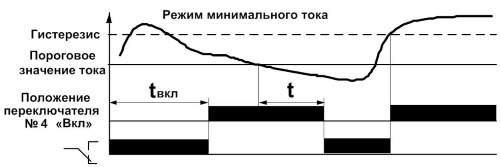

Диаграма контроля минимального тока реле РКТ-2

Технические характеристики реле РКТ-2

Параметр	Ед.изм.	РКТ-2 AC100-400В	РКТ-2 DC24В	РКТ-2 DC100-400В
Напряжение питания	В	АС100-400	DC24 ± 10%	DC100-400В
Потребляемая мощность, не более	ВА	2
Входное сопротивление, R_ш	Ом	0,01 (диапазон 10А) 0,05 (диапазон 2А)
Диапазон измерения тока	А	0,2 - 2,0 или 1,0 - 10,0
Измерительная цепь		L1-E2 (2A) L2-E1 (10A)	A2-E2 (2A) A2-E1 (10A)	А2-Е2 (2А) А2-Е1 (10А)
Длительная перегрузка по току		(L1-E2) 10 (L1-E1) 15	A2-E2 (10) A2-E1 (15)	А2-Е2 (10) А2-Е1 (15)
Регулируемый порог срабатывания от максимального значения тока	%	10-100
Погрешность установки порога срабатывания	%	10
Гистерезис по отношению к пороговому значению	%	5
Задержка включения t_вкл	с	0,5 или 5
Регулируемая задержка срабатывания реле t	с	0,1-10
Максимальное коммутируемое напряжение	В	400 (AC1/5A)
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц	А	16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	4000/480
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		1 переключающий
Диапазон рабочих температур (по исполнениям)	°С	-25…+55 (УХЛ4) -40…+55 (УХЛ2) -0…+55 (ТМ)
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99(IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2 или ТМ (без образования конденсата)
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°С)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры		18х93х62
Масса	кг	0,08

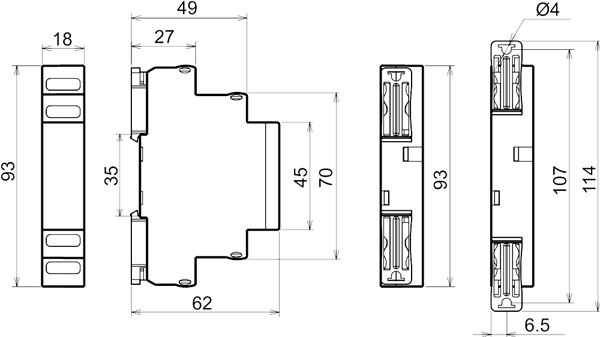

Габаритные размеры реле РКТ-2
