Реле РКЧ-М01 и РКЧ-М02 контролируют частоту переменного напряжения сети
09.01.2017
автор А П
Реле контроля частоты серии РКЧ-М0х, производства компании МЕАНДР, предназначено для контроля частоты 50 или 60 Гц переменного напряжения. Обратите внимание, что реле РКЧ-М01 контролирует частоту напряжения питания, а реле РКЧ-М02 – частоту напряжения, поступающего на сигнальный вход. Реле могут использоваться для контроля частоты в однофазных и многофазных сетях с фиксированной задержкой срабатывания и регулируемыми порогами отключения исполнительного встроенного реле. Имеются два режима работы: «с памятью» аварии и «без памяти».
Реле серии РКЧ-М0х выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
На лицевой панели реле серии РКЧ-М0х расположены: DIP-переключатель для установки задержки срабатывания, выбора режима работы «с памятью» аварии или «без памяти» аварии, выбора номинальной частоты контролируемой сети, поворотный переключатель установки значений срабатывания по превышению номинальной частоты, поворотный переключатель установки значений срабатывания по понижению номинальной частоты контролируемой сети, индикаторы аварийного состояния по превышению/понижению частоты сети и состояния контактов исполнительного реле.
Отличительные особенности:
- Диапазон контролируемых частот: 50 ±10 Гц или 60 ±10 Гц.
- Контроль собственного напряжения питания (РКЧ-М01) или внешнего сигнала (РКЧ-М02).
- Работа с памятью аварии или без памяти аварии.
- Контроль превышения и снижения частоты.
- Регулируемая задержка срабатывания: 100 мс, 2, 4 или 6 секунд.
- Задание нижнего порога отключения: -10…-1 Гц.
- Задание верхнего порога отключения: 1…10 Гц.
- Два диапазона измерения частоты по напряжению: 2...40 и 20...400 В (только для РКЧ-М02)
Технические характеристики реле РКЧ-М0х
|
Параметр |
Ед.изм. |
РКЧ-М01 |
РКЧ-М02 |
|
Напряжение питания |
В |
АС150-400 |
АСDC 150-400 |
|
Частота питающей сети |
Гц |
50...60 |
|
|
Напряжение контролируемого сигнала |
В |
АС150-400 (А1-А2) |
АС3-40 (Е-Е1) АС30-400 (Е-Е2) |
|
Значения нижнего порога, fmin |
Гц |
откл., -10, -8, -6, -5, -4, -3, -2, -1 |
|
|
Значения верхнего порога, fmax |
Гц |
1, 2, 3, 4, 5, 6, 7, 8, 10, откл. |
|
|
Гистерезис в зависимости от значения установленной частоты отключения |
Гц |
(Fном +1,2,3Гц) + 0,25 (Fном +4,5,6,7,8,0Гц) +0,5 |
|
|
Время срабатывания, tз |
с |
0,1; 2; 4; 6 |
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А |
8 |
|
|
Максимальное коммутируемое напряжение |
В |
400 (AC1/2A) |
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт |
2000/240 |
|
|
Потребляемая мощность, не более |
ВА |
2 |
|
|
Механическая износостойкость, не менее |
циклов |
10х106 |
|
|
Электрическая износостойкость, не менее |
циклов |
100000 |
|
|
Количество и тип контактов |
|
2 переключающие группы |
|
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
|
Температура хранения |
°С |
-40…+70 |
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
|
УХЛ4 или УХЛ2 |
|
|
Степень защиты по корпусу/по клеммам по ГОСТ 15150-69 (без образования конденсата) |
|
IP40/IP20 |
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
|
|
Высота над уровнем моря |
м |
до 2000 |
|
|
Положение в пространстве |
|
произвольное |
|
|
Режим работы |
|
круглосуточный |
|
|
Габаритные размеры |
мм |
18х93х62 |
|
|
Масса |
кг |
0,08 |
|

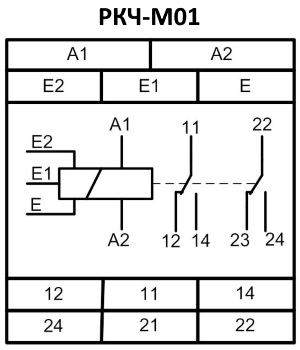

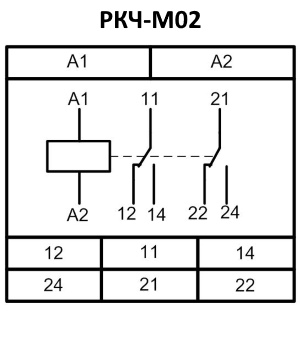

Схемы подключения реле

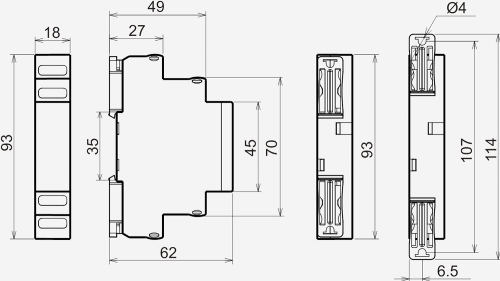

Габаритные размеры реле
