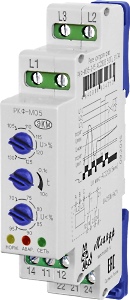

Реле РКФ-М05-1-15 контролирует трехфазное напряжение и правильность чередования фаз

01.03.2017

автор А П

Реле контроля фаз РКФ-М05-1-15, производства компании МЕАНДР, предназначено для контроля трехфазного напряжения в трехпроводных сетях без нейтрали. Реле контролирует обрыв, чередование и «слипание» фаз, линейное превышение/снижение напряжения выше/ниже установленного значения. Устройство не требует оперативного питания, питаясь непосредственно от контролируемой сети.

Реле РКФ-М05-1-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Отличительные особенности: Реле контроля фаз РКФ-М05-1-15

Контроль перенапряжения по любой из фаз.
Контроль снижения напряжения любой из фаз.
Контроль обрыва фаз.
Контроль «слипания» фаз.
Контроль чередования фаз.
Регулируемый верхний порог срабатывания: от 105 до 130% Uном.
Регулируемый нижний порог срабатывания: от 70 до 95% Uном.
Регулируемая задержка срабатывания: от 0,1 до 10 секунд.

Схема подключения реле РКФ-М05-1-15

Технические характеристики реле РКФ-М05-1-15

Модель	Ед.изм.	РКФ-М05-1-15
Модель	Ед.изм.	AC100В	AC110В	AC230В	AC400В	AC415В
Номинальное линейное напряжение U_ном, 50Гц	В	100	110	230	400	415
Максимальное допустимое линейное напряжение	В	150	165	340	560	600
Минимальное допустимое линейное напряжение	В	50	55	120	210	225
Диапазон установки порогов перенапряжения от U_ном	В	105-130
Диапазон установки порогов снижения напряжения от U_ном	В	70-95
Точность установки порогов напряжения от U_ном	В	±5
Потребляемая мощность, не более	ВА	4
Гистерезис напряжения зоны срабатывания	%	4
Регулируемая задержка срабатывания	с	0,1-10
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Время включения реле, не более	с	1
Количество и тип выходных контактов		2 переключающие группы
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость , не менее	циклов	100000
Максимальное напряжение между цепями питания и контактами реле	В	2000 (50Гц - 1мин)
Степень защиты (по корпусу/по клеммам)		IP40/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2 или ТМ
Диапазон рабочих температур (по исполнениям)	°С	-40…+55 (УХЛ2) -25…+55 (УХЛ4) -0…+55 (ТМ)
Температура хранения	°С	-40...+70
Относительная влажность воздуха	%	до 80 (при 25°С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,055

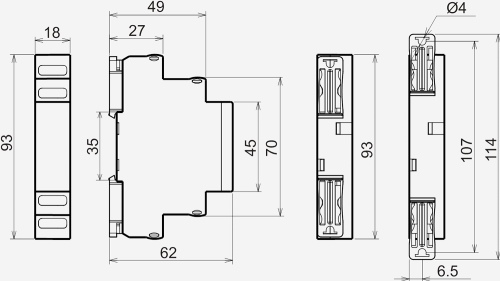

Габаритные размеры РКФ-М05-1-15
