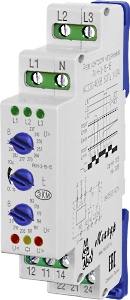

Реле РКН-3-15-15 контролирует качество напряжения в трехфазных сетях с нейтралью

10.03.2017

автор А П

Реле контроля напряжения РКН-3-15-15, производства компании МЕАНДР, предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога. Реле питается от контролируемой сети.

Реле РКН-3-15-15 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

Отличительные особенности: Реле РКН-3-15-15

Контроль трехфазного напряжения в четырехпроводных сетях с нейтралью.
Контроль перенапряжения по любой из фаз: 240…295 В (переключатель, 10 положений).
Контроль снижения напряжения любой из фаз: 165…220 В (переключатель, 10 положений).
Контроль порядка чередования фаз.
Контроль обрыва фаз.
Контроль «слипания» фаз.
Задержка срабатывания: от 0,1 до 10 сек.

Схема подключения реле РКН-3-15-15

Схема подключения РКН-3-15-15

Технические характеристики реле РКН-3-15-15

Параметр	Ед.изм.	РКН-3-15-15
Напряжение питания фазное U_ном, 50Гц	В	58/100	127/220	230/400
Допустимые напряжения U_{ф max} /U_{ф min}	В	90/40	190/85	330/130
Пороги перенапряжения «U_ф>»	В	61, 64, 67, 68, 69, 70, 71, 72, 73, 74	132, 137, 142, 145, 148, 151, 154, 157, 160, 163	240, 250, 260, 265, 270, 275, 280, 285, 290, 295
Пороги снижения напряжения «U_ф<»	В	42, 43, 44, 45, 46, 47, 48, 49, 52, 55	91, 94, 97, 100, 103, 106, 109, 112, 117, 122	166, 170, 175, 180, 185, 190, 195, 200, 210, 220
Погрешность порога срабатывания	%	U_ном±1,5
Ширина зоны «гистерезиса» порога срабатывания	%	U_ном± 2,5
Регулируемая задержка срабатывания	с	0,1-10
Мощность, потребляемая от сети, не более	ВА	4
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Количество и тип выходных контактов		2 переключающие группы
Диапазон рабочих температур (по исполнениям)	°С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	°С	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25°C)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,081
