SC235A - популярные пьезогенераторы с частотой 2500Гц и широким напряжением питания 2…35В

Пьезокерамические генераторы звука стандартной серии SC235A, производства бельгийской компании Sonitron, завоевали свою популярность благодаря не только высокой силе непрерывно генерируемого звука до 73 дБ при частоте 2500 кГц, но и широкому диапазону рабочего напряжения от 2 до 35 В. Противоударные свойства их пластикового корпуса удачно дополняются пыле- и влагонепроницаемостью (IP67), несколькими вариантами крепления и различными формами электрических контактов.

Подключение напряжения питания к пьезогенераторам SC235A можно осуществлять как пайкой, так и быстроразъемными клеммами, для чего предусмотрено три варианта контактов: штыревые выводы диаметром 1,3 мм, ножевые клеммы типа fast-on шириной 4,76 мм или 6,35 мм. Ток потребления в рабочем режиме составляет 0,3…8,6 мА в зависимости от напряжения питания.

Надежное крепление генераторов SC235A стандартного исполнения на панель прибора осуществляется с помощью пластиковой гайки, при этом монтажное отверстие должно иметь диаметр 32 мм. Кроме того, доступны модели с лицевой стороной в виде квадратного фланца с дополнительными четырьмя крепежными отверстиями диаметром 4,2 мм, что дает возможность альтернативного крепления металлическими болтами М4 вместо пластиковой гайки. Для обеспечения водо- и пыленепроницаемости монтажа рекомендуется установка дополнительного резинового кольца-уплотнителя.

Отличительные особенности:

• Тип звукового сигнала: непрерывный (слушать, mp3);
• Частота звука: 2500 Гц;
• Максимальная сила звука: 73 дБ (U_ПИТ = 12 В DC, на расстоянии 1м, при t_В = +21 °C);
• Рабочее напряжение: 2…35 В;
• Номинальный ток: 0,3…8,6 мА;
• Конструкция корпуса:
  • противоударные свойства,
  • влаго- и пыленепроницаемость (IP67);
• Габариты корпуса:
  • длина: 26 мм (без учета контактов),
  • диаметр (ширина): 36,5 (38) мм;
• Материал корпуса: АBC-пластик (UL 94HB);
• Цвет корпуса: серый;
• Диапазон рабочих температур: -40...+85 °С.

Области применения: аварийная и пожарная сигнализация, системы видеонаблюдения, охраны и мониторинга помещений, любые виды транспорта, сельскохозяйственная, медицинская техника, торговое оборудование, панели управления, наружные системы контроля.

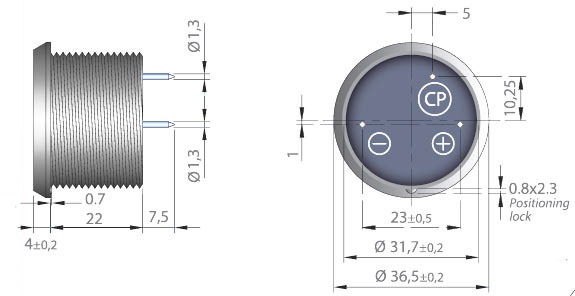

Стандартное исполнение SC235A со штыревыми выводами

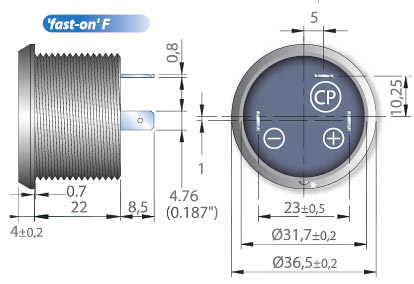

Исполнение SC235AF с клеммами fast-on шириной 4,76 мм

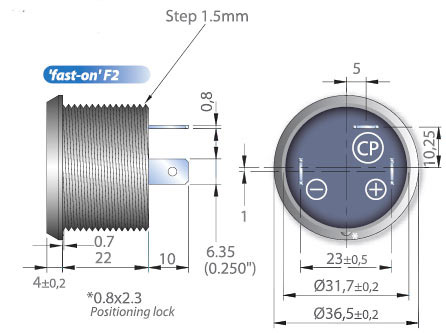

Исполнение SC235AF2 с клеммами fast-on шириной 6,35 мм

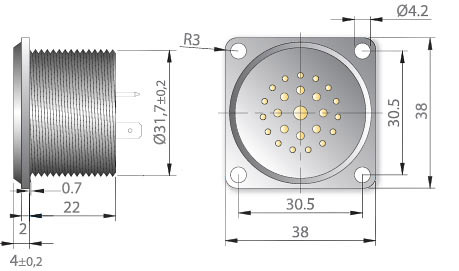

Исполнение SC235AS с квадратным фланцем

Информация для заказа:

1. S – производитель (Sonitron)
2. C – непрерывное излучение звука
3. 2 – минимальное постоянное напряжение питания, В
4. 35 – максимальное постоянное напряжение питания, В
5. A – частота звука, 2500 Гц
6. Ножевые клеммы fast-on:
       F – шириной 4,76 мм,
       F2 – шириной 6,35 мм
7. M – военное исполнение (MIL STD 202)
8. S – лицевая сторона в виде квадратного фланца с крепежными отверстиями

Благодаря своей надежности и высокому качеству, продукция Sonitron уже завоевала признание таких крупных компаний как Airbus, Drager, Knogo, NATO, Penta, Stanley Door Systems, Volvo и многих других.
Подробнее ознакомиться с технической информацией: sonitron.ru и sonitron.be
