Щелевые датчики ВИКО-МС-101(104) для обнаружения цветных меток или кромок этикеток

Бесконтактные датчики фотометок ВИКО-МС-101-ЩЗ и ВИКО-МС-104-ЩЗ, производства компании МЕАНДР, предназначены для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчики используются в составе упаковочного оборудования автоматических технологических линий.

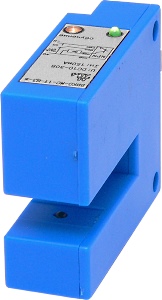

Датчики ВИКО-МС-101(104)-ЩЗ размещаются в пластмассовом корпусе щелевого типа, в котором смонтированы приемник, излучатель, элементы схемы управления и выходного каскада на транзисторе NPN или PNP типа с открытым коллектором. Излучатель посылает световой луч в сторону приемника, который улавливает его. В случае нахождения объекта в зоне контроля световой луч перекрывается частично или полностью и, в зависимости от принятого сигнала на приемнике, происходит срабатывание датчика.

Щелевые датчики ВИКО-МС-101(104)-ЩЗ могут функционировать в двух режимах: рабочем и обучения. В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.

Отличительные особенности:

• Номинальное расстояние срабатывания: 10 мм.
• Щелевой зазор: 10 мм.

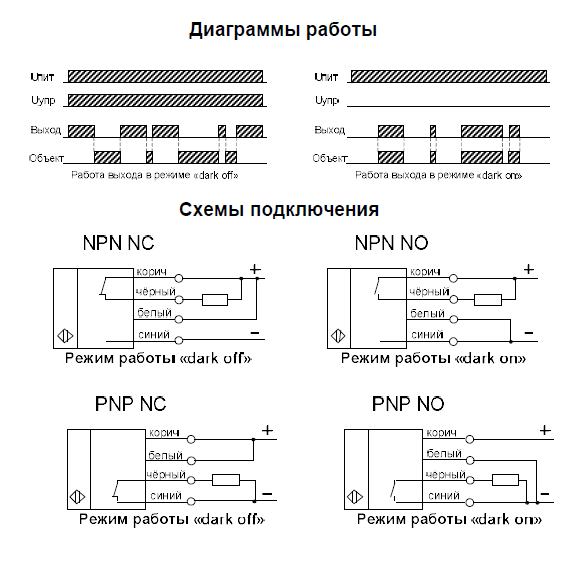

• Тип выхода: NPN NO-NС (101), PNP NO-NC или (104).
• Сверхбыстрое время реакции.
• Обучение касанием сенсора.
• Возможность работы с цветными малоконтрастными метками.
• Визуальный контроль срабатывания.
• Защита от переполюсовки питающего напряжения.
• Самовосстанавливающаяся защита выхода от КЗ долговременного действия.
• Защита выхода от индуктивных выбросов (при работе на индуктивную нагрузку).

Технические характеристики щелевого датчика фотометки
