Счетчики импульсов СИМ-05-5 с кнопкой обнуления показаний цифрового дисплея
20.01.2017
автор А П

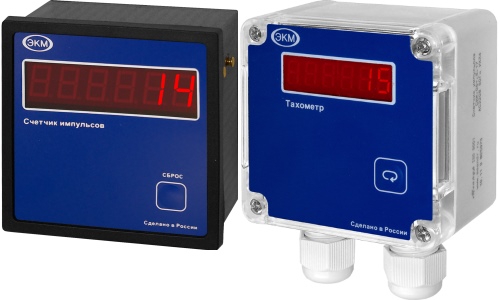

Счетчики импульсов СИМ-05-5, производства компании МЕАНДР, предназначены для подсчета событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом шестиразрядном светодиодном индикаторе. На лицевой панели прибора располагается кнопка «СБРОС» для обнуления показаний счетчика. Корпус приборов изготовлен из ударопрочного полистирола. В качестве внешних устройств могут быть использованы любые оптические, индуктивные, ёмкостные или контактные датчики, имеющие на выходе транзисторные NPN или PNP-ключи с открытым коллектором, HTL-выход и сухой контакт.
Счетчик СИМ-05-5-17 монтируется на ровную поверхность с помощью винтов или шурупов в отверстия корпуса, снизу которого расположены гермовводы для вывода проводов, подключаемых к оборудованию. Счетчик СИМ-05-5-09 монтируется в щит, для чего необходимо вырезать в панели квадратное окно 94х94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Клеммные блоки для подключения проводов расположены сзади прибора.
Отличительные особенности:
- Прямой и обратный счёт импульсов или режим цифровой шкалы.
- Режим суммирования по двум входам.
- Отображение величины до тысячных долей.
- Подсчет времени наработки оборудования (подсчет моточасов).
- Сохранение результатов счета при отключении питания.

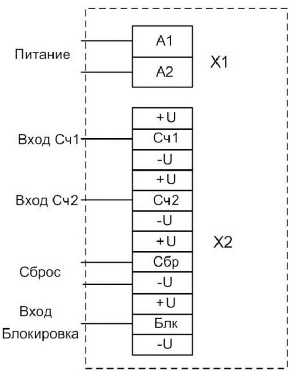

Схема подключения счетчика импульсов СИМ-05-5
Технические характеристики счетчика импульсов СИМ-05-5
|
Параметр |
Ед.изм. |
СИМ-05-5 |
|
|
Напряжение питание |
В/Гц |
АС230 ± 10% |
DC10-30 |
|
Внутренний адаптер питания датчиков |
В |
DC12 |
DC10-30 |
|
Суммарный ток потребления подключённых датчиков, не более |
мА |
90 |
|
|
Количество разрядов дисплея |
ед. |
6 |
|
|
Диапазон пределов подсчета событий |
ед. |
-99999…999999 |
|
|
Тип входных датчиков |
|
NPN, PNP, контактный |
|
|
Уровень логического нуля «лог.0» |
В |
0...2 |
|
|
Уровень логической единицы «лог.1» |
В |
8...15 |
8...30 |
|
Минимальная длительность входного сигнала по входу счет |
мс |
2 |
|
|
Максимальная скорость счёта по счетным входам |
имп./с |
до 500 (режим 1) до 250 (режим 2) |
|
|
Минимальная длительность сигналов по входу сброса |
мс |
40 |
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4 |
|
|
Габаритные размеры |
мм |
82х80х56 (СИМ-05-5-17) 96х96х75 (СИМ-05-5-09) |
|
|
Размер окна индикации |
мм |
14х47 (СИМ-05-5-17) 20х76 (СИМ-05-5-09) |
|
|
Высота цифры |
мм |
10 (СИМ-05-5-17) 15 (СИМ-05-5-09) |
|
|
Степень защиты |
|
IP54 (СИМ-05-5-17) IP54 (по лиц.пан.) / IP20 (по клеммам) (СИМ-05-5-09) |
|
|
Диапазон рабочих температур |
°C |
-25…+55 (УХЛ4) |
|
|
Температура хранения |
°C |
-40...+70 |
|
|
Относительная влажность воздуха |
% |
до 80 (при 25°C) |
|
|
Высота над уровнем моря |
м |
до 2000 |
|
|
Рабочее положение в пространстве |
|
произвольное |
|
|
Масса, не более |
кг |
0,4 |
|
|
Режим работы |
|
непрерывный, круглосуточный |
|
|
Срок хранения информации при отключенном питании |
|
не ограничен |
|

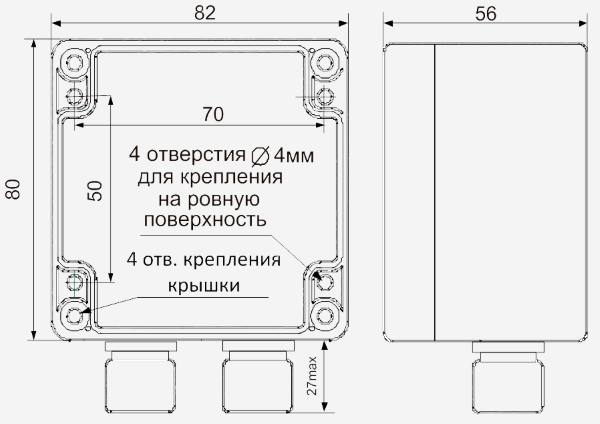

Габаритные размеры счетчика импульсов СИМ-05-5-17

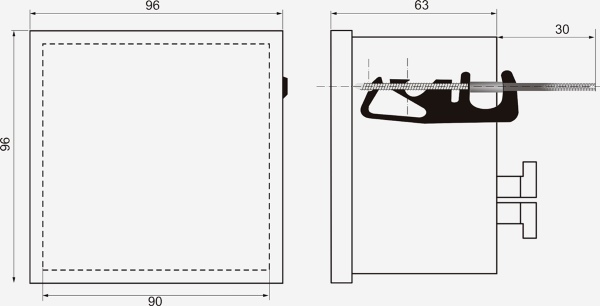

Габаритные размеры счетчика импульсов СИМ-05-5-09
