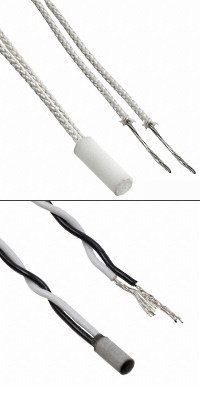

Серия HEL-700 высокоточных платиновых RTD-датчиков температуры в керамическом корпусе

Датчики температуры серии HEL-700, производства компании Honeywell, представляют собой резистивные компоненты, изготовленные методом вакуумного напыления платины на керамическую подложку с последующей фотолитографией по полученной пленке. Для защиты от внешних неблагоприятных воздействий, чувствительные элементы датчика заключены в прочные и термостойкие керамические корпуса. Подключение датчиков осуществляется проводниками в тефлоновой или стекловолоконной изоляции длиной 305 мм.

Основными достоинствами платиновых датчиков температуры серии HEL-700, как и других аналогичных, считаются: высокая точность, малый дрейф параметров, длительный срок службы, высокая линейность выходных характеристик, быстрый отклик и повышенная стойкость к температурным перегрузкам.

У датчиков серии HEL-700, выполненных на основе платиновых термосопротивлений, практически отсутствует термоэлектрический эффект. Допустимые воздействия на такие, фактически твердотельные, датчики мало отличаются от аналогичных параметров для микросхем, что позволяет монтировать их в конструкцию совместно.

Отличительные особенности:

• Линейная зависимость сопротивления о температуры;
• Точность и взаимозаменяемость;
• Великолепная стабильность;
• Постоянная времени отклика: менее 0,5 сек;
• Самонагрев: менее 15 мВт/°C;
• Рекомендуемый измерительный ток: 1 мА;
• Максимальный измерительный ток: не более 2 мА (ошибка от самонагрева менее 1°C);
• Нестабильность параметров: менее 0,25 °C/год;
• Изоляция проводов: тефлон или стекловолокно;
• Сопротивление изоляции: более 50 МОм при 50 В DC и 25 °C;
• Широкий рабочий температурный диапазон:
• -200…+260 °C - тефлоновая изоляция,
• -75…+540 °C - изоляция из стекловолокна;
• Керамический корпус датчика с герметизацией:
• эпоксидной смолой для тефлоновой изоляции,
• керамикой для стекловолоконной изоляции.

Области применения: системы промышленной автоматики, автомобильная электроника, системы вентиляции и кондиционирования, пищевая и фармацевтическая промышленность, нефтехимия и органический синтез, медицина, метеорология, бытовая, военная техника.

1. HEL – семейство платиновых RTD-датчиков температуры
2. 705 – два проводника 28 AWG в тефлоновой изоляции
       707 – два проводника 28 AWG в стекловолоконной изоляции
3. -T – 100 Ом, 0,00385 Ом/Ом/°C DIN стандарт
       -U – 1000 Ом, 0,00375 Ом/Ом/°C
4. -0 – ±0,2 % точность сопротивления
       -1 – ±0,1 % точность сопротивления
5. -00 – без NIST калибровки
       -C1 – NIST калибровка при 0 °C
