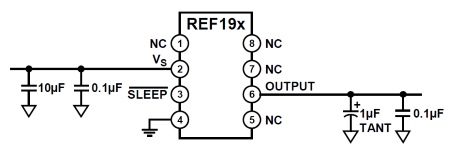

Серия REF19x прецизионных микромощных источников опорного напряжения с управлением

Микросхемы семейства REF19x, производства компании Analog Devices, представляют собой источники опорного напряжения, использующие запатентованную схему коррекции нелинейности температурного дрейфа и лазерную калибровку высокостабильных, тонкопленочных резисторов для достижения очень низкого температурного коэффициента и высокой начальной точности.

Серия REF19x состоит из микромощных ИОН с низким падением напряжения, обеспечивающих стабильное выходное напряжение, которое может быть ниже входного всего на 100 мВ при токе собственного потребления менее 45 мкА. В спящем режиме выход микросхемы отключается, и ток потребления дополнительно снижается до 15 мкА.

Отличительные особенности:

• Температурный коэффициент: не более 5 ppm/°C;
• Выходной ток: 30 мА;
• Собственный ток потребления: не более 45 мкА;
• Начальная точность: не более ±2 мВ;
• Ток потребления в режиме «сна»: не более 15 мкА;
• Низкое падение напряжения;
• Регулировка по току: 4 ppm/мА;
• Регулировка по напряжению: 4 ppm/В;
• Защита от короткого замыкания;
• Температурный диапазон: -40…+85 °C;

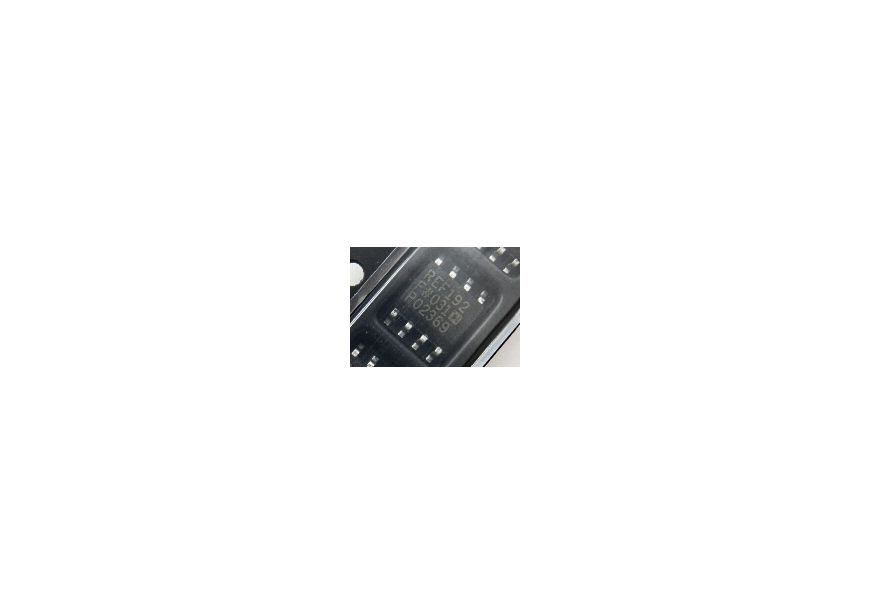

• Корпус: SOIC-8, PDIP-8, TSSOP-8.
