Силовые реле семейства TRJ в герметичном корпусе выдерживают ток коммутации 10А

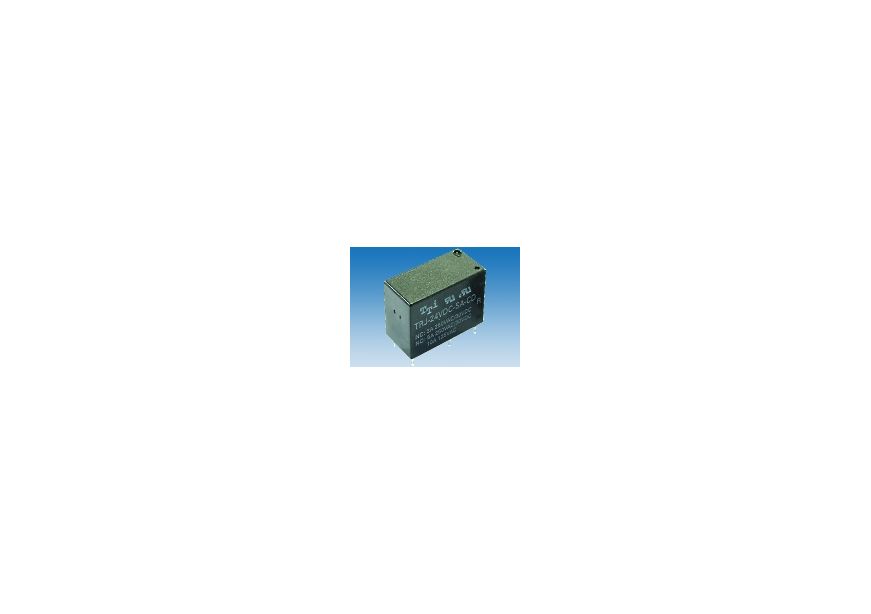

Электромагнитные реле семейства TRJ, производства тайваньской компании Tai-Shing Electronic Components (TTI), конструктивно выполнены в герметичном корпусе с одной парой контактов на замыкание (SPST-NO) или переключающей группой контактов (SPDT) и рассчитаны на коммутацию тока силой до 10 А, что соответствует мощности в нагрузке 150 Вт (1250 ВА). Типовая мощность, потребляемая стандартной катушкой, не превышает 0,45 Вт, а чувствительной – не более 0,2 Вт.

Кроме компактных размеров и малой площади требуемого посадочного места на печатной плате, электромагнитные реле TRJ отличаются также малым весом, увеличенным механическим ресурсом срабатываний, высокой скоростью переключения и устойчивостью к ударным нагрузкам с ускорением не менее 100 м/с².

Отличительные особенности:

• Сопротивление контактов: 100 мОм (1 А, 24 В);
• Время срабатывания: не более 8 мс;
• Время отпускания: не более 5 мс;
• Напряжение пробоя между катушкой и контактом: 4000 В AC (1 мин);
• Напряжение пробоя между контактами: 1000 В AC (1 мин);
• Сопротивление изоляции: 1000 МОм (при 500 В);
• Относительная влажность: 35…95%
• Ударопрочность: не менее 100 м/с²;
• Механический ресурс срабатывания: не менее 1х10⁷ (без нагрузки);
• Электрический ресурс срабатываний: не менее 1х10⁵;
• Вес реле: 7 г;
• Рабочий температурный диапазон: -40…+70 °C;
• Габаритные размеры: 10,2х20,5х15,3 мм;

Параметры контактов реле TRJ

Параметры обмоток реле TRJ

Информация для заказа реле TRJ

1. TRJ – семейство силовых реле TTI
2. 12VDC – номинальное постоянное напряжение катушки (3, 5, 6, 9, 12, 18, 24 В)
3. S – корпус закрытого типа, герметичный
4. A – материал покрытия контактов (AgNi)
5. A – конфигурация контактов (A – 1 Form A, C – 1 Form C)
6. D – чувствительность катушки (D – стандартная, L – высокая)
7. R – соответствие директиве RoHS
