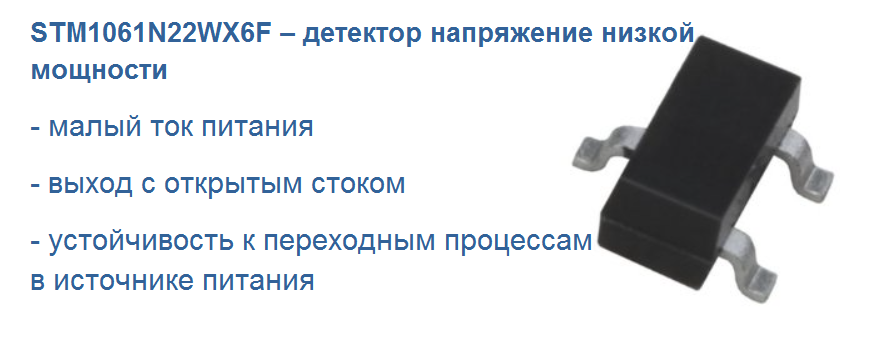

STM1061N22WX6F – детектор напряжения, контроллер сброса питания.

Детектор напряжения малой мощности STM1061N22WX6F от компании STMicroelectronics осуществляет контроль напряжения батареи источника питания и обеспечивает номинальный уровень напряжения питания в системе. Прецизионный эталонный источник напряжения и компаратор отслеживают входное напряжение VCC и сравнивают его с заданным пороговым значением. Когда VCC падает ниже заданной величины, выходное напряжение принудительно снижается и остается низким до тех пор, пока VCC не превысит уровень 0,7 В (учитывается гистерезис). STM1061N22WX6F также предназначено для нивелирования быстрых переходных процессов в источнике питания. Детектор STM1061N22WX6F низким энергопотреблением идеально подходит для портативных устройств.

Особенности:
•    Пороговые значения напряжения с заводской настройкой в 0,1 В c шагом от 1,6 до 5,5 В; •    Точность порога напряжения: ±2%; •    Рабочее напряжение от 0,7 до 6,0 В;
•    Выход с открытым стоком;
•    маленький ток питания: 0,9 мкА (тип); •    Гарантированное выходное напряжение при VCC = 0,7 В;
•    Устойчивость к переходным процессам в источнике питания

Технические характеристики:
•    Минимальное рабочее напряжение питания: 0,7 В;
•    Тип монтажа Поверхностный монтаж;
•    Рабочая температура: - 40...+85 °C;
•    Минимальное пороговое напряжение сброса: 2,156 В;
•    Максимальное пороговое напряжение сброса: 2,244 В;
•    Максимальное рабочее напряжение питания: 6 В;
•    Число выводов: 3;
•    Габариты 3,04 × 1,4 × 1,02мм; •    Тип корпуса: SOT-23
