Супервизор MC33064 генерирует сигнал сброса при понижении напряжения питания 5В

Микросхема MC33064, производства компании ON Semiconductor, представляет собой цепь слежения за напряжением питания 5 В и предназначена для использования в качестве контроллера сброса в микропроцессорных системах. Вместе с одним внешним резистором, такой контроллер является экономичным решением для обнаружения низкого напряжения.

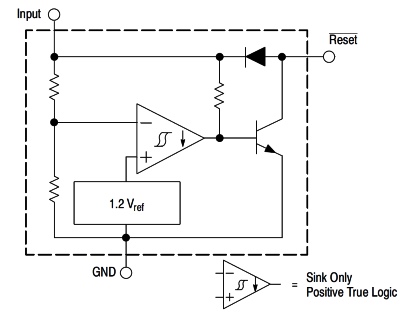

Точное напряжение встроенного источника опорного напряжения MC33064 достигается в процессе производства микросхемы, а компаратор с прецизионным порогом гистерезиса исключает ошибки операции сброса. Выход с открытым коллектором способен принять втекающий ток не менее 10 мА, а ее работа гарантируется при напряжении вплоть до 1,0 В. Ток потребления в режиме ожидания не превышает 390 мкА.

Отличительные особенности:

• Температурно-компенсированный ИОН;
• Пороговое напряжение прецизионного компаратора: 4,6 В (25 °C);
• Нагрузочная способность выхода с открытым коллектором: 10 мА;
• Встроенный диод для разряда конденсатора задержки;
• Гарантированная операция сброса при входном напряжении 1,0 В;
• Низкий ток потребления в режиме ожидания: 390 мкА;
• Температурный диапазон: −40…+85 °C;

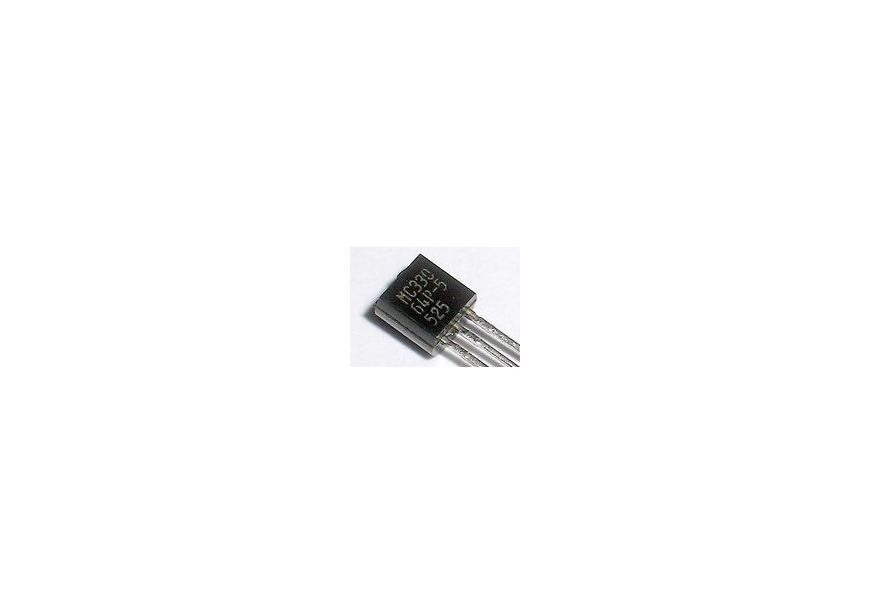

• Корпус: SOIC-8 (D), TO-92 (P).

Области применения: потребительские товары, автомобильное и промышленное оборудование, где необходим контроль за напряжение питания 5 В.
