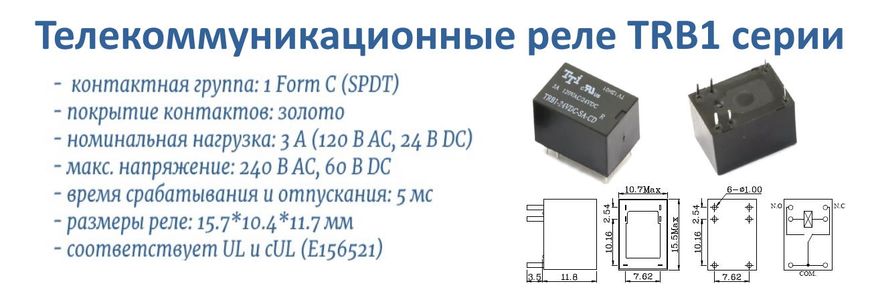

Сигнальные реле серии TRB1 в герметичном корпусе

Телекоммуникационные реле серии TRB1 производства компании Tai-Shing Electronic Components, разработаны для применения в таких областях как: телекоммуникационное оборудование, микропроцессорное управление, система «умный дом» и разнообразных системах автоматизации.

Имеют герметичный корпус и рассчитаны на работу с силой тока до 3 А, при максимально допустимой мощности в нагрузке 360 ВА или 90 Вт.

В зависимости от модификации можно выделить основные версии реле: со стандартной катушкой, имеющие индекс  D (0,36 Вт), а также малопотребляющие – индекс  L (0,2 Вт).

Преимущества серии TRB1:

• Компактные габариты( малый размер: 15,7х10,4х11,7 мм и вес: 3,5 г)
• Увеличенное количество механических срабатываний: 1х10⁷
• Высокая скорость переключения
• Устойчивость к ударным нагрузкам с ускорением не менее 10 g
• Соответствует стандартам UL и cUL (Е156521) и директиве RoHS

Общие характеристики серии:

• Конфигурация контактной группы: 1 Form C (SPDT)
• Нагрузочная способность контактов: 3 А (120 В AC/ 24 В DC)
• Максимально допустимое напряжение на контактах: 240 В AC, 60 В DC
• Максимально допустимый ток через контакты: 3 А
• Максимально допустимая мощность в нагрузке: 360 ВА, 90 Вт
• Сопротивление контактов: 100 мОм
• Время срабатывания: 5 мс
• Время отпускания: 5 мс
• Напряжение срабатывания: 75 % от номинального напряжения
• Напряжение отпускания: 10 % от номинального напряжения
• Максимально допустимое рабочее напряжение: 110% от номинального напряжения
• Напряжение пробоя между катушкой и контактом: 500 В (1 мин)
• Напряжение пробоя между контактами: 500 В (1 мин)
• Число механических срабатываний: не менее 300 операций/мин
• Число электрических срабатываний: не менее 30 операций/мин
• Сопротивление изоляции: 100 МОм (500 В)
• Повышение температуры обмотки: не более 40 °С
• Рабочая температура: -25…+55 °С при относительной влажности 45 … 85 %
• Покрытие контактов: золото
