Термореле ТР-М01-1-15 с дискретным переключателем температуры и двумя режимами работы
14.02.2017
автор А П
Температурное реле ТР-М01-1-15, производства компании МЕАНДР, предназначено для контроля и поддержания заданного температурного режима по сигналам цифрового датчика температуры DS18B20 в помещениях, овощехранилищах, системах отопления, охлаждающих системах и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. В комплект температурного реле входит датчик ТД-2. Подключение датчика рекомендуется производить кабелем, например витой парой, общей длиной не более 20 м.

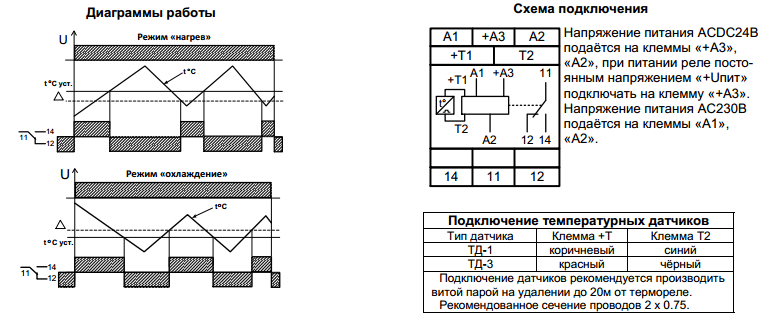

Термореле ТР-М01-1-15 может работать в двух режимах, при котором исполнительное реле включено: «нагрев», если контролируемая температура ниже установленной, или «охлаждение», если контролируемая температура выше установленной. При использовании устройств мощностью более 4000 ВА (АС250В/16А) или 480 Вт (DC30В/30А) рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.
Реле ТР-М01-1-15 размещается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: дискретный нажимной переключатель установки температуры срабатывания, поворотный переключатель для выбора режимов работы, двухцветный индикатор режима работы, и желтый индикатор срабатывания встроенного исполнительного реле.
Отличительные особенности:
- Прецизионная дискретная установка температуры: через 1 °С.
- Широкий диапазон контролируемых температур: -55...+125 °С.
- Возможность работы в режиме «нагрев» или «охлаждение».
- Выходной контакт: 1 переключающая группа 16А, 250В.
- Контроль исправности датчика.
- Установка гистерезиса: 0,5 или 2 °С.
- Цифровой датчик температуры: DS18B20 Dallas Semiconductor (Maxim).
Технические характеристики термореле ТР-М01-1-15
|
Параметр |
Ед.изм. |
ТР-М01-1-15 ACDC24В/AC230В |
|
Номинальное напряжение питания |
В |
АСDC24 ± 10% АС230 ± 10% |
|
Потребляемая мощность, не более |
ВА |
2 |
|
Диапазон измеряемых температур |
°С |
-55...+125 |
|
Погрешность измерения температуры в диапазоне – 10…+850С - в остальном рабочем диапазоне |
°С |
± 0,5 ± 2 |
|
Температурный гистерезис |
°С |
±0,5 или ±2 |
|
Время готовности, не более |
с |
2,5 |
|
Максимальное коммутируемое напряжение |
В |
400 |
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А |
16 |
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт |
4000/480 |
|
Максимальное напряжение между цепями питания и контактами реле |
В |
АС2000 (50Гц - 1мин) |
|
Потребляемая мощность, не более |
ВА |
2 |
|
Механическая износостойкость, не менее |
циклов |
10х106 |
|
Электрическая износостойкость, не менее |
циклов |
100000 |
|
Количество и тип контактов |
|
1 переключающая группа |
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 |
|
IP40/IP20 |
|
Диапазон рабочих температур |
°С |
-10…+55 |
|
Температура хранения |
°С |
-40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
|
УХЛ4 |
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
|
Относительная влажность воздуха |
% |
до 80 (при 25°С) |
|
Высота над уровнем моря |
м |
до 2000 |
|
Рабочее положение в пространстве |
|
произвольное |
|
Режим работы |
|
круглосуточный |
|

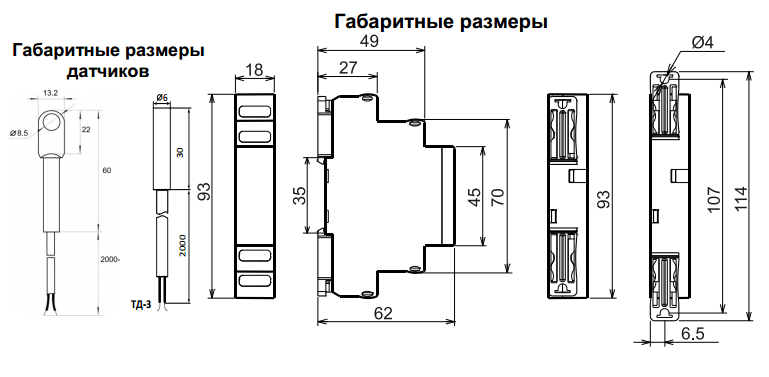

Габаритные размеры |
мм |
18х93х62 |
|
Масса |
кг |
0,08 |
* В комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+125 °С) 2 метра.
