Высокочастотный малошумящий усилитель MGA-62563 с регулировкой усиления по току

Интегральная СВЧ микросхема MGA-62563, производства компании AVAGO, представляет собой экономичный высокочастотный GaAs MMIC-усилитель, предназначенный для работы в диапазоне частот от 0,1 ГГц до 3,5 ГГц, обладает отличной линейностью, низким уровнем шума 0,9 дБ на частоте измерения 500 МГц при одновременно высоком коэффициенте усиления 22 дБ. Вход усилителя требует минимального согласования с 50 Ом источником сигнала, а внутренняя обратная связь обеспечивает стабильность усилителя во всей полосе частот.

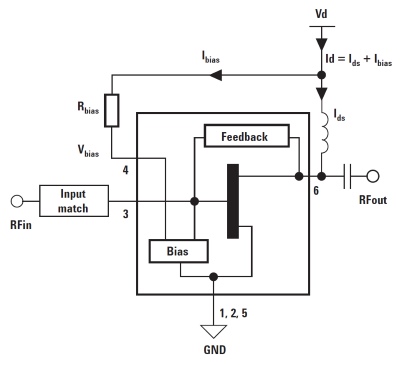

Единственный внешний резистор, необходимый для задания тока смещения MMIC-усилителя MGA-62563, позволяет легко адаптировать характеристики линейности и потребления тока в соответствии с конкретными требованиями. Широкая полоса пропускания усилителя помогает сократить складскую номенклатуру на производстве.

Отличительные особенности:

• Частотный диапазон: 0,1…3,5 ГГц.
• Волновое сопротивление: 50 Ом.
• VSWR: менее 2:1.
• Напряжение питания: 3 В.
• Ток потребления: 60 мА.
• Уровень шума: 0,9 дБ (500 МГц).
• OIP3: 32,9 дБм (500 МГц).
• Коэффициент усиления: 22 дБ (500 МГц).
• P_1dB: 17,8 дБм (500 МГц).
• Корпус: SOT-363.
