Защитные TVS-диоды SMAJ способны поглощать энергию импульсов мощностью 400Вт

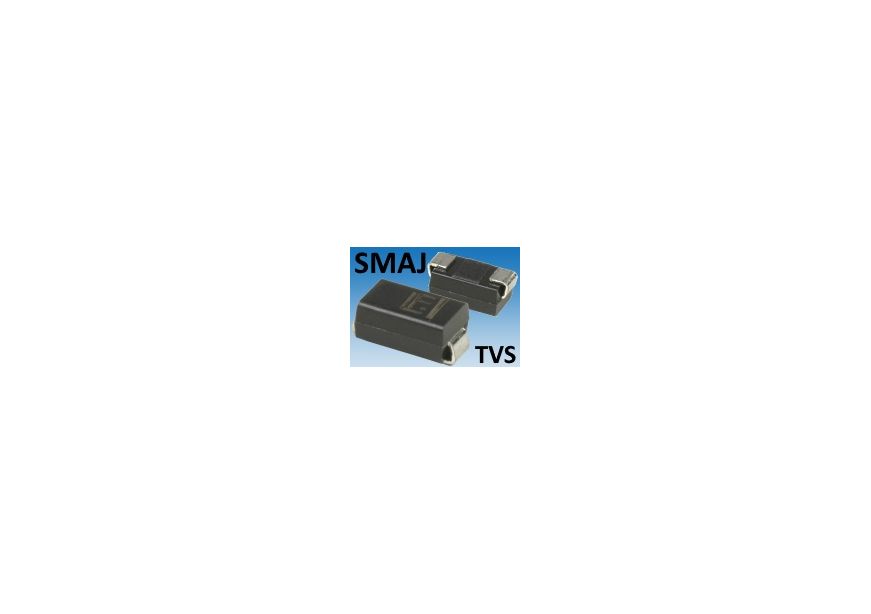

Защитные TVS-диоды серии SMAJ, выпускаемые разными производителями в стандартных корпусах DO-214AC (SMA) для поверхностного монтажа, являются полупроводниковыми приборами, служащими для ограничения напряжения на защищаемом участке электронной схемы до безопасных значений, поглощения и рассеивания энергии импульса помехи. Такие диоды, как однонаправленные, так и их двунаправленные версии, находят широкое применение в различных изделиях и считаются промышленным стандартом.

Несмотря на малые размеры корпуса диодов серии SMAJ, рассчитанного на 1 Вт постоянной нагрузки, они способны успешно рассеивать до 400 Вт пиковой мощности в течение 1 миллисекунды. Обратите внимание, что значение собственной емкости низковольтных диодов может достигать 3000 пФ, а для высоковольтных – 20 пФ. Двунаправленные версии имеют емкость примерно на 40 % меньше однонаправленных аналогов.

TVS-диоды SMAJ можно встретить в схемах защиты телекоммуникационного оборудования, а в приложениях, где не требуются малый температурный дрейф или разброс напряжений стабилизации, их допускается использовать в качестве мощных стабилитронов.

Отличительные особенности:

• Максимальное рабочее напряжение (VRWM): 5…495 В.
• Минимальное напряжение срабатывания (VBR): 6,4…522 В.
• Мощность рассеивания: 400 Вт (импульс 10/100 мс).
• Пиковый ток перегрузки: 43,5…0,5 А.
• Температурный диапазон: -55…+150 °C.
• Корпус: DO-214AC (SMA).

Информация для заказа:

1. SMAJ – серия TVS-диодов (400 Вт) в корпусе SMA (DO-214AC)
2. 220 – значение рабочего напряжения, В
3. C – двунаправленный TVS-диод
4. A – точность рабочего напряжения, 5 %
