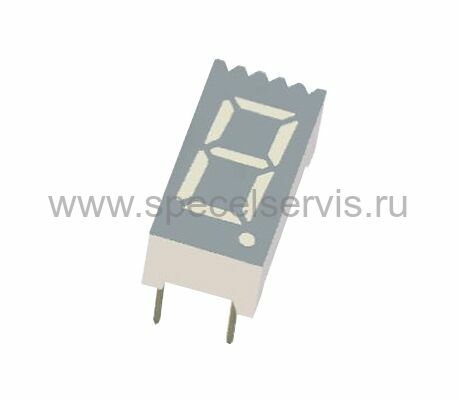

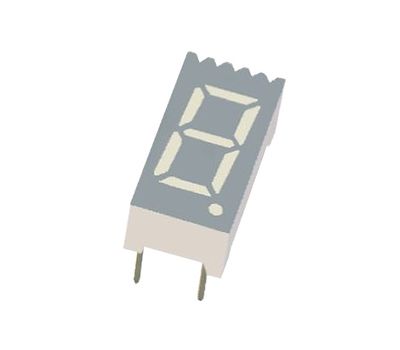

FYS-3611AS-21

Характеристики

• Цвет свечения: Красный яркий HiRed
• Длина волны, нм: 660
• Интенсивность, мКд: 15-20
• Схема: ОК*

  Описание

  Цифровой одноразрядный индикатор Высота символа: 9.1мм (0.36?) Стандартная яркость. Низкое рабочее напряжение. Отличная видимость символов. Легкий монтаж на печатную плату или в сокеты * Схема включения: Общий Катод или Общий Анод

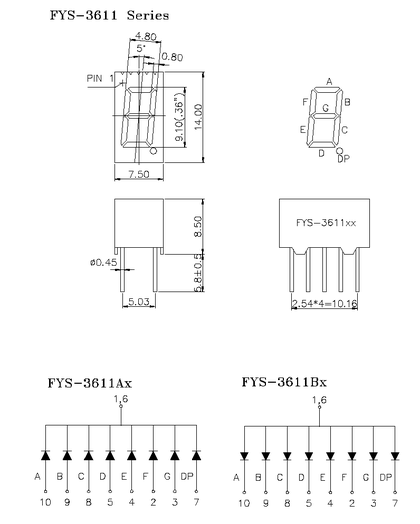

  Схема и чертеж

Информация для заказа

1. Бренд: FORYARD
2. Количество разрядов:
    S – одноразрядный
    D – двухразрядный
    T – трехразрядный
    Q – четырехразрядный
3. Высота цифрового параметра:
    30 – 0,30”
    56 – 0.56”
    180 – 1.80”
    400 – 4.00”
4. Числовой параметр:
    S – 1 символ
    D – 2 символа
    T – 3 символа
    Q – 4 символа
5. Номер модели:
    1 – режим 1
    2 – режим 2
    A – режим А
    B – режим B
6. Схема подключения:
    A.C.E. – общий катод
    B.D.F – общий анод
    Z – общего пользования
7. Обозначение цвета
8. Цвет отражающей поверхности:
    0 – белый
    1 – Черный
    2 – серый
    3 – красный
    4 – синий
9. Цвет сегмента:
    0 – прозрачный
    1 – белый матовый
    2 – красный матовый
    3 – зеленый матовый
    4 – желтый матовый
    5 – янтарный матовый
    6 – синий матовый
10. Дополнительные опции:
    LXX: Длина контакта
    B: Наличие десятичной точки
    N: Количество десятичных символов на плате
11. XXX:
    X – материал
    X – интенсивность свечения
    Х – длина волны
