FYLS-0603BUBC
Наведите на картинку для увеличения
FYLS-0603BUBC – Описание

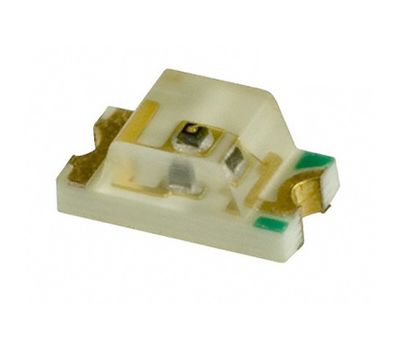

Чип светодиод
- модель: FYLS-0603BUBC
- тип чипа светодиода: неорганический светоизлучающий полупроводниковый диод SMD
- прямое напряжение: 3.60 В
- обратное напряжение: 5 В
- тип линзы: прозрачная, неокрашенная
- цвет свечения: синий
- интенсивность свечения: 360 мкд
- преобладающая длина волны: 470 hm
- максимальный прямой ток: 30 мА
- рассеяние мощности: 100 мВт
- угол обзора: 130 °
- тип монтажа: SMD/SMT компонент для поверхностного монтажа
- метод монтажа: установка на печатную плату методом пайки
- количество контактов: 2
- корпус/исполнение: SMD пластиковый корпус
- материал кристалла: INGAN
- габариты: 1.6, 0.8, 0.6 мм.
- рабочая температура: -30 до +80 ℃
Маркировка
| FY | LS | 180 | 1 | 1 | A | EG | 1 | 1 | XXX | XXX |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
- 1. Бренд: FORYARD
- 2. Количество разрядов : LS –одноразрядный LD- двухразрядный LT- трехразрядный LQ- четырехразрядный
- 3. Высота цифрового параметра: 30-0,30” 56-0.56” 180-1.80” 400-4.00”
- 4. Числовой параметр: S –1 символ D-2 символа T-3 символа Q- 4 символа
- 5. Номер модели: 1- режим 1 , 2-режим 2…a- режим А B – режим B
- 6. Схема подключения : A.C.E. – общий катод B.D.F – общий анод Z – общего пользования
- 7. Обозначение цвета
- 8. Цвет отражающей поверхности: 0- белый 1 – Черный 2- серый 3 красный 4- синий
- 9. Цвет сегмента: 0- прозрачный 1- белый матовый 2- красный матовый 3- зеленый матовый 4- желтый матовый 5-YAG матовый 6- синий матовый
- 10. Дополнительные опции: LXX: Длина контакта B: Наличие десятичной точки N: Количество десятичных символов на плате
- 11. XXX:X- материал X – интенсивность свечения Х – длина волны
| Модель | Цвет | Материал | Длина волны, нм | Сила света, мКд | Угол обзора | Прямое напряжение, В |
| FYLS-0603HC | Красный | GaP | 700 | 1.0 | 120° | 2.25 |
| FYLS-0603SRC | Насыщенный красный | GaAlAs | 660 | 13 | 120° | 1.85 |
| FYLS-0603LRC | Яркий красный | GaAlAs | 660 | 28 | 120° | 1.85 |
| FYLS-0603URC | Суперяркий красный | GaAlAs | 660 | 45 | 120° | 1.85 |
| FYLS-0603EC | Оранжевый | GaAsp | 635 | 6 | 120° | 2.10 |
| FYLS-0603YC | Желтый | GaAsP | 585 | 6 | 120° | 2.10 |
| FYLS-0603GC | Зеленый | GaP | 570 | 15 | 120° | 2.20 |
| FYLS-0603UEC | Суперяркий оранжевый | AlGaInp | 630 | 70 | 120° | 2.10 |
| FYLS-0603UYC | Суперяркий желтый | AlGaInp | 590 | 75 | 120° | 2.10 |
| FYLS-0603UGC | Суперяркий зеленый | AlGaInp | 574 | 40 | 120° | 2.20 |
| FYLS-0603BC | Синий | InGaN | 430 | 18 | 120° | 3.80 |
| FYLS-0603UBC | Суперяркий синий | InGaN | 470 | 33 | 120° | 3.50 |
| FYLS-0603BUBC | Суперяркий синий | InGaN | 470 | 25 | 120° | 3.50 |
| FYLS-0603WC | Белый | InGaN | - | 95 | 120° | 3.80 |
