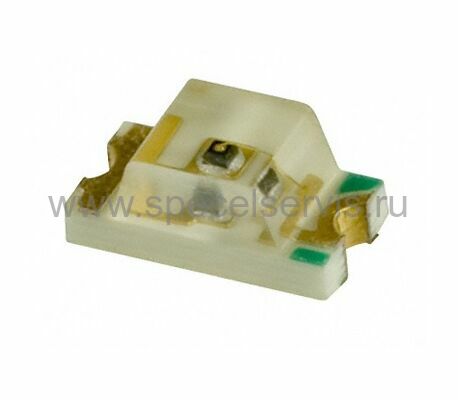

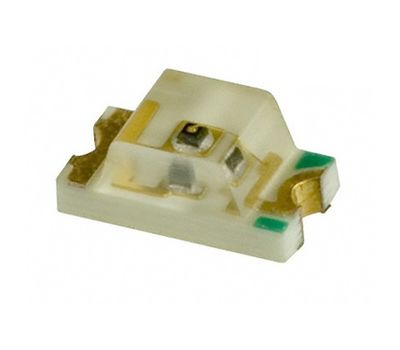

FYLS-0603UEC

FYLS-0603UEC FORYARD - фото

Наведите на картинку для увеличения

11.07 Р
8.62 Р1000+
7.15 Р4000+
1944 шт.
Оптовые цены:
Кол-во 1000+ 4000+
Цена 8.62 Р 7.15 Р
+ −

Минимальное кол-во: 1.

10127639
Бренд:FORYARD
Корпус:0603
Норма упаковки:4 000
Код даты:2005
Отложить Сравнить

FYLS-0603UEC – Описание

  • Обратное напряжение: 5 В
  • Обратный ток: 20 мкА
  • Рабочая температура: -40°С +85°С
  • Температура пайки выводов: 230°С в теч. 5 сек Тип линзы (последняя буква в номере модели): C – прозрачная, неокрашенная D – матовая, окрашенная в цвет свечения.
    • FYLS-0603UEC светодиод SMD, 0603, суперярк. красн., прозр., 630 нм, 60 мКд, 120° (рис.2)

    Маркировка

    FY LS 180 1 1 A EG 1 1 XXX XXX
    1 2 3 4 5 6 7 8 9 10 11
    1. 1. Бренд: FORYARD
    2. 2. Количество разрядов : LS –одноразрядный LD- двухразрядный LT- трехразрядный LQ- четырехразрядный
    3. 3. Высота цифрового параметра: 30-0,30” 56-0.56” 180-1.80” 400-4.00”
    4. 4. Числовой параметр: S –1 символ D-2 символа T-3 символа Q- 4 символа
    5. 5. Номер модели: 1- режим 1 , 2-режим 2…a- режим А B – режим B
    6. 6. Схема подключения : A.C.E. – общий катод B.D.F – общий анод Z – общего пользования
    7. 7. Обозначение цвета
    8. 8. Цвет отражающей поверхности: 0- белый 1 – Черный 2- серый 3 красный 4- синий
    9. 9. Цвет сегмента: 0- прозрачный 1- белый матовый 2- красный матовый 3- зеленый матовый 4- желтый матовый 5-YAG матовый 6- синий матовый
    10. 10. Дополнительные опции: LXX: Длина контакта B: Наличие десятичной точки N: Количество десятичных символов на плате
    11. 11. XXX:X- материал X – интенсивность свечения Х – длина волны
            Модель         Цвет Материал Длина волны, нм Сила света, мКд Угол обзора Прямое напряжение, В
    FYLS-0603HC Красный GaP 700 1.0 120° 2.25
    FYLS-0603SRC Насыщенный красный GaAlAs 660 13 120° 1.85
    FYLS-0603LRC Яркий красный GaAlAs 660 28 120° 1.85
    FYLS-0603URC Суперяркий красный GaAlAs 660 45 120° 1.85
    FYLS-0603EC Оранжевый GaAsp 635 6 120° 2.10
    FYLS-0603YC Желтый GaAsP 585 6 120° 2.10
    FYLS-0603GC Зеленый GaP 570 15 120° 2.20
    FYLS-0603UEC Суперяркий оранжевый AlGaInp 630 70 120° 2.10
    FYLS-0603UYC Суперяркий желтый AlGaInp 590 75 120° 2.10
    FYLS-0603UGC Суперяркий зеленый AlGaInp 574 40 120° 2.20
    FYLS-0603BC Синий InGaN 430 18 120° 3.80
    FYLS-0603UBC Суперяркий синий InGaN 470 33 120° 3.50
    FYLS-0603BUBC Суперяркий синий InGaN 470 25 120° 3.50
    FYLS-0603WC Белый InGaN - 95 120° 3.80

    FYLS-0603UEC – Прикрепленные файлы

    FYLS-0603UEC (0603gc.pdf, 152 Kb) [Скачать]

    FYLS-0603UEC – Характеристики
