FYLS-0805UEC

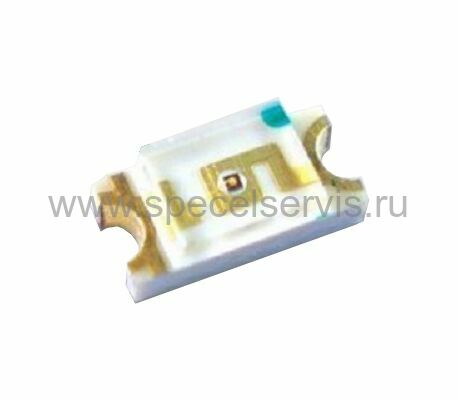

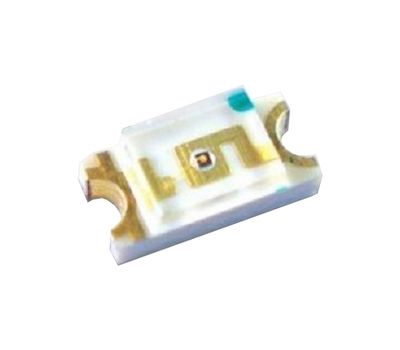

Чип светодиод

• модель: FYLS-0805UEC
• тип чипа светодиода: неорганический светоизлучающий полупроводниковый диод SMD
• прямое напряжение: 2.10 В
• обратное напряжение: 5 В
• тип линзы: прозрачная, неокрашенная
• цвет свечения: оранжевый
• интенсивность свечения: 100 мкд
• преобладающая длина волны: 620 нм
• максимальный прямой ток: 30 мА
• рассеяние мощности: 78 мВт
• угол обзора: 120 °
• тип монтажа: SMD/SMT компонент для поверхностного монтажа
• метод монтажа: установка на печатную плату методом пайки
• количество контактов: 2
• корпус/исполнение: SMD пластиковый корпус
• материал кристалла: ALGAINP
• габариты: 2.0, 1.25, 0.8 мм.
• рабочая температура: -40 до +85 ℃

Тип линзы (последняя буква в номере модели): C – прозрачная, неокрашенная D – матовая, окрашенная в цвет свечения.

Маркировка

1. 1. Бренд: FORYARD
2. 2. Количество разрядов : LS –одноразрядный LD- двухразрядный LT- трехразрядный LQ- четырехразрядный
3. 3. Высота цифрового параметра: 30-0,30” 56-0.56” 180-1.80” 400-4.00”
4. 4. Числовой параметр: S –1 символ D-2 символа T-3 символа Q- 4 символа
5. 5. Номер модели: 1- режим 1 , 2-режим 2…a- режим А B – режим B
6. 6. Схема подключения : A.C.E. – общий катод B.D.F – общий анод Z – общего пользования
7. 7. Обозначение цвета
8. 8. Цвет отражающей поверхности: 0- белый 1 – Черный 2- серый 3 красный 4- синий
9. 9. Цвет сегмента: 0- прозрачный 1- белый матовый 2- красный матовый 3- зеленый матовый 4- желтый матовый 5-YAG матовый 6- синий матовый
10. 10. Дополнительные опции: LXX: Длина контакта B: Наличие десятичной точки N: Количество десятичных символов на плате
11. 11. XXX:X- материал X – интенсивность свечения Х – длина волны
