6N135S – Описание

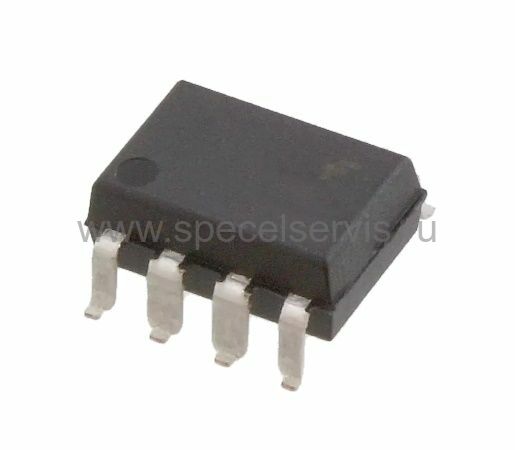

6N135S - высокоскоростной оптрон (1 Мб/с) в корпусе SMD-8. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 5 кВ для 6N135S. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружение сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
6N135S – Характеристики
Технические характеристики:
- Ток макс: 16 мА;
- Напряжение изоляции: 5 кВ;
- Кол-во каналов: 1;
- Кол-во выводов: 8;
- Корпус: SMD-8;
- Скорость передачи данных: 1 Мб/с;
- Обратное напряжение: 5 В;
- Прямое напряжение: 1,45 В;
- Рассеиваемая мощность: 100 мВт;
- Рабочая температура: -55... 100 °С;
- Коэфф. трансформации по току: 38%.
