ACPL-333J-500E

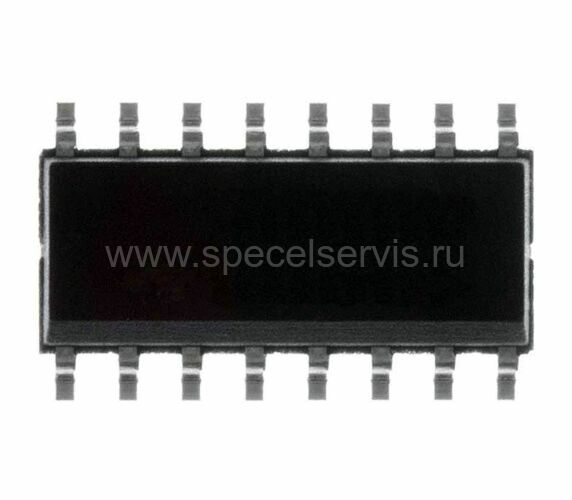

Наведите на картинку для увеличения
ACPL-333J-500E – Описание
ACPL-333J-500E – оптопара (оптрон) с логическим выходом, оснащена корпусом SOIC-16. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 5 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
ACPL-333J-500E – Характеристики
Технические характеристики:
- Корпус: SOIC-16 (7,5 мм);
- Рабочая температура: -40...105 °C;
- Количество каналов: 1;
- Напряжение питания: 15...30 В;
- Изоляционное напряжение: 5000 В;
- Повторяющийся импульсный ток: 2,5 A;
- Ток выхода высокий уровень, низкий уровень: 2 A;
- Время нарастания / Время затухания (Номинальное): 50 нс;
- Задержка распространения (Макс.): 250 нс;
- Искажение длительности импульса (Макс.): 100 нс;
- Прямое напряжение (Vf): 1,6 В;
- Помехоустойчивость (Мин.): 15 кВ/мкс;
- Прямой ток (If) (Макс.): 25 мА.
