АОТ174В

Главная/Каталог/Оптоэлектроника/Оптопары/АОТ174В

Наведите на картинку для увеличения

68.80 Р

63.20 Р20+

60.60 Р200+

В наличии: Под заказ

Оптовые цены:

Кол-во	20+	200+
Цена	63.20 Р	60.60 Р

Минимальное кол-во: 1.

+ −

Заказать

Сообщить мне, когда товар будет в наличии

КОД: 10130801

Бренд:ПРОТОН

Корпус:DIP-4

Норма упаковки:1

Условия поставки:Под заказ

Срок поставки:1-2 нед.

Отложить Сравнить

Описание
Прикрепленные файлы
Характеристики

АОТ174В – Описание

АОТ174В - транзисторная оптопара с нормированным коэффициентом передачи по току. Она состоит из кристаллов инфракрасного AsGaAl светодиода и кремниевого n-p-n фототранзистора и предназначена для коммутации цепей постоянного тока с гальванической развязкой между входом и выходом в радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства. Кристаллы расположены в одной плоскости, оптически связаны полусферическим световодом. Такая конструкция обеспечивает отсутствие полевых утечек при длительном положении Uиз. Внутренние межсоединения выполнены золотой проволокой.

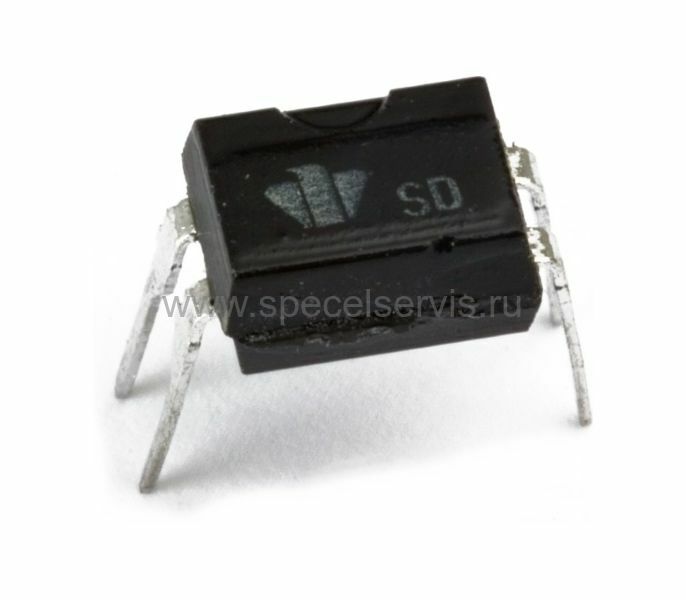

Внешний вид и габаритные размеры:

АОТ174В 1-кан.транз.оптопара Uком=60В Iком=50мА Uизо=5кВ DIP-4 (рис.2)

АОТ174В – Прикрепленные файлы

AOT128 161 174 (AOT128_161_174.pdf, 174 Kb) [Скачать]

АОТ174В – Характеристики

Технические характеристики:

Токр.=25°С
Тип изделия	Постоянное прямое напряжение на входе Uвх. @Iвх.=10мA	Выходное остаточное напряжение Uвых. ост			Ток утечки на выходе Iут.вых.		Напряжение изоляции Uиз. t=1мин.	Время задержки сигнала tзд.		Сопротивление изоляции Rиз.
	Постоянное прямое напряжение на входе Uвх. @Iвх.=10мA		@Iвх.	@Iвых.		@Uком.	Напряжение изоляции Uиз. t=1мин.		@Uком.	Сопротивление изоляции Rиз.
	B	В	мА	мА	мА	B	В	мкс	В	Ом
	max	max	мА	мА	max	B	min	max	В	min
АОТ174В	1.5*	0.2	20	1	0.1	20	5000	18**	2	1012
АОТ161А	1.6	0.3	10	10	10	50	6000	5	10	1011
АОТ128А	1.6	0.3	10	2.5	10	50	1500	4	10	1011
АОТ128Б	1.6	0.4	10	10	10	30	1500	4	10	1011
АОТ128В	1.6	0.4	10	5	10	30	1500	4	10	1011
АОТ128Г	1.6	0.4	10	5	10	15	1500	4	10	1011
АОТ128Д	1.6	0.3	10	10	10	50	1500	4	10	1011

* @Iвх.=20мА
** время нарастания/спада выходного сигнала

Предельно-допустимые режимы эксплуатации:

Тип изделия	Входной ток Iвх.		Максимальный входной импульсный ток Iвх. и		Максимальное напряжение коммутации Uком.	Максимальный ток коммутации Iком.	Максимальная мощность, рассеиваемая одним каналом Р	Рабочий диапазон температур T
	Входной ток Iвх.		@t<10мс Q=2	@t<10мкс Q=5	Максимальное напряжение коммутации Uком.	Максимальный ток коммутации Iком.	Максимальная мощность, рассеиваемая одним каналом Р	Рабочий диапазон температур T
	мА		мА	мА	В	мА	мВт	°C
	min	max	max	max	max	max	max	min	max
АОТ174В	-	50	1000*	-	35	50	150	-45	+100
АОТ161А	-	40	-	100	50	32	12.8	-55	+85
АОТ128А	-	40	-	100	50	8	-	-45	+85
АОТ128Б	-	40	-	100	30	32	-	-45	+85
АОТ128В	-	40	-	100	30	16	-	-45	+85
АОТ128Г	-	40	-	100	15	16	-	-45	+85
АОТ128Д	-	40	-	100	50	32	-	-45	+85

*@t<1мкс
