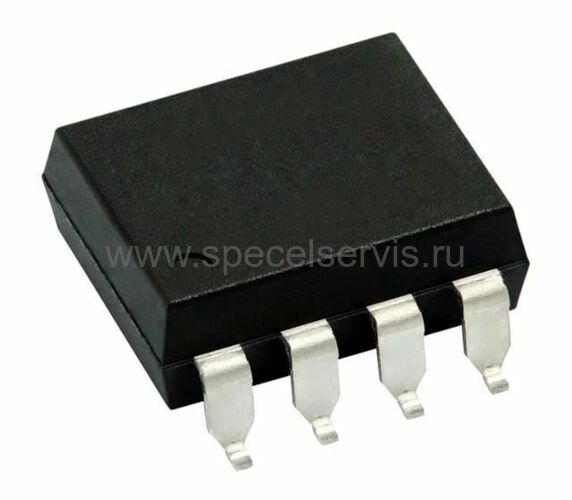

HCPL-0211-500E
Наведите на картинку для увеличения
HCPL-0211-500E – Описание
HCPL-0211-500E – оптопара (оптрон) с логическим выходом, скоростью передачи данных 5 Мб/с, оснащена корпусом SOIC-8. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 3,75 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
HCPL-0211-500E – Характеристики
Технические характеристики:
- Корпус: SOIC-8 (3,9 мм);
- Тип входа: DC;
- Рабочая температура: -40...85°C;
- Количество каналов: 1;
- Напряжение питания: 4,5...20 В;
- Скорость передачи данных: 5 Мб/с;
- Выходной ток на канал: 25 мА;
- Изоляционное напряжение: 3750 В;
- Время нарастания / Время затухания (Номинальное): 30 нс / 7 нс;
- Задержка распространения (Макс.): 300ns;
- Прямое напряжение (Vf): 1,5 В;
- Помехоустойчивость (Мин.): 5 кВ/мкс / 10 кВ/мкс;
- Входы - Сторона 1/Сторона 2: 1/0;
- Прямой ток (If) (Макс.): 10 мА.
