HCPL-0531-500E

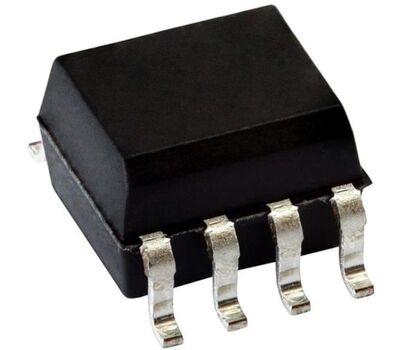

Наведите на картинку для увеличения
HCPL-0531-500E – Описание
HCPL-0531-500E – оптопара (оптрон) с транзисторным выходом, оснащена корпусом SOIC-8. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 3,75 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
HCPL-0531-500E – Характеристики
Технические характеристики:
- Корпус: SOIC-8 (3,9 мм);
- Тип входа: DC;
- Рабочая температура: -55...100 °C;
- Тип выходного сигнала: транзистор;
- Количество каналов: 2;
- Выходной ток на канал: 8 мА;
- Изоляционное напряжение: 3750 В;
- Прямое напряжение (Vf): 1,5 В;
- Выходное напряжение (Макс.): 20 В;
- Прямой ток (If) (MМакс.): 25 мА;
- Коэффициент усиления по току (Мин.): 19% / 16 мА;
- Коэффициент усиления по току (Макс.): 50% / 16 мА;
- Время включения / выключения (номинальное): 200 нс / 600 нс.
