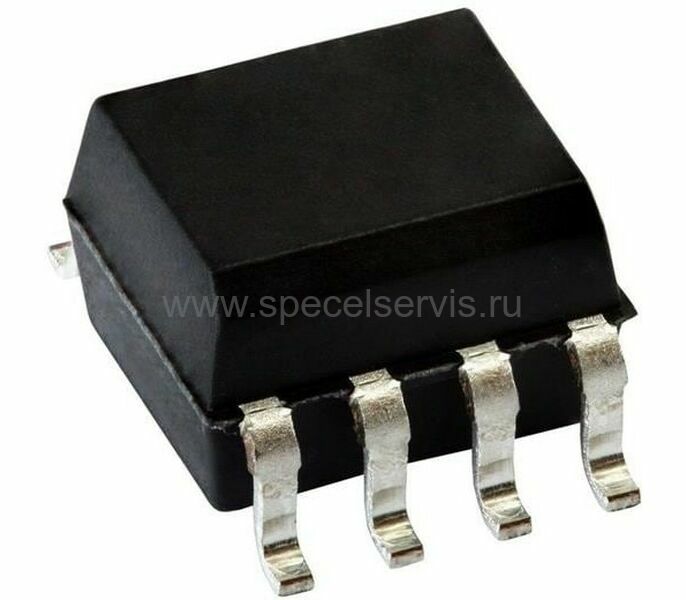

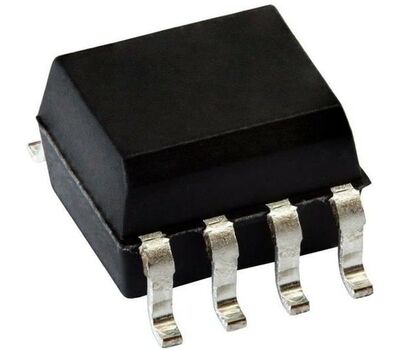

HCPL-060L
Наведите на картинку для увеличения
HCPL-060L – Описание
HCPL-060L – оптопара (оптрон) с цифровым выходом, в корпусе SOIC-8 и скоростью передачи данных 15 Мб/сек. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 3,75 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
HCPL-060L – Характеристики
Технические характеристики:
- Корпус: SOIC-8;
- Тип входа: DC;
- Рабочая температура: -40
°C ~ 85 °C;
- Тип выходного сигнала: Open Collector, Schottky Clamped;
- Количество каналов: 1;
- Напряжение питания: 2,7
В ~ 3,6 В, 4,5 В ~ 5,5 В;
- Скорость передачи
данных: 15 Мб/сек;
- Выходной ток на канал:
50 мА;
- Изоляционное напряжение:
3750 В;
- Время нарастания / Время
затухания (Номинальное): 24 ns, 10 ns;
- Задержка распространения
(Макс.): 75 ns, 75 ns;
- Прямое напряжение (Vf):
1,5 В;
- Помехоустойчивость
(Мин.): 10 кВ/µs;
- Входы - Сторона
1/Сторона 2: 1/0;
- Прямой ток (If) (Макс.): 20 мА.
