HCPL-3120-000E

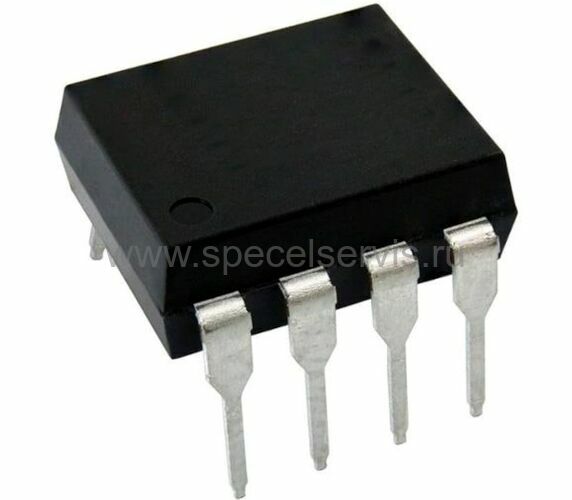

Наведите на картинку для увеличения
HCPL-3120-000E – Описание
HCPL-3120-000E – оптопара (оптрон), оснащена корпусом DIP-8. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 3,75 кВ. Они предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
HCPL-3120-000E – Характеристики
Технические характеристики:
- Корпус: 8-DIP (0,3", 7,62 мм);
- Рабочая температура: -40 °C ~ 100 °C;
- Количество каналов: 1;
- Напряжение питания: 15 В ~ 30 В;
- Изоляционное напряжение: 3750 В;
- Повторяющийся импульсный ток: 2,5 A;
- Ток выхода высокий уровень, низкий уровень: 2 A, 2 A;
- Время нарастания / Время затухания (Номинальное): 100 ns, 100 ns;
- Задержка распространения (Макс.): 500 ns, 500 ns;
- Искажение длительности импульса (Макс.): 300 ns;
- Прямое напряжение (Vf): 1,5 В;
- Помехоустойчивость (Мин.): 25 кВ/µs
- Прямой ток (If) (Макс.): 25 мА.
