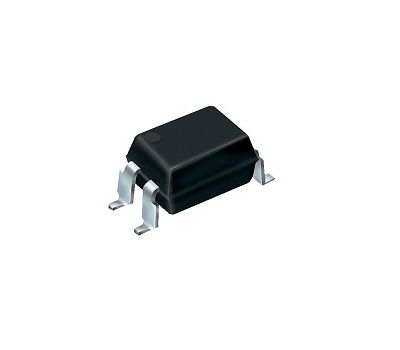

LTV817S-TA1 [C]
![LTV817S-TA1 [C] LITEON - фото](https://www.specelservis.ru/images/watermarked/1/thumbnails/344/301/detailed/8/135333.jpg "Оптопара LTV817S-TA1 [C] LITEON - фото")
Наведите на картинку для увеличения
LTV817S-TA1 [C] – Описание
LTV817S-TA1 [C] - транзисторная одноканальная оптопара (оптрон), выполненная в корпусе SMD-4. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 5 кВ. Они предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
|
Модель |
Коэффициент передачи тока, % |
|
LTV817-L |
50…100 |
|
LTV817-A |
80…160 |
|
LTV817-B |
130…260 |
|
LTV817-C |
200…400 |
|
LTV817-D |
300…600 |
![LTV817S-TA1 [C] оптрон, SO4-300-2.54 (рис.2)](/images/companies/1/descriptions/l/LTV817S_big_mrbp.jpg)
LTV817S-TA1 [C] – Характеристики
Технические характеристики:
- Корпус: SMD-4, Gull Wing;
- Тип входа: DC;
- Рабочая температура: -30 °C ~ 110 °C;
- Тип выходного сигнала: транзистор;
- Количество каналов: 1;
- Выходной ток на канал: 50 мА;
- Изоляционное напряжение: 5000 В;
- Время нарастания / Время затухания (Номинальное): 4 µs, 3 µs;
- Прямое напряжение (Vf): 1,2 В;
- Выходное напряжение (Макс.): 35 В;
- Прямой ток (If) (Макс.): 50 мА;
- Коэффициент усиления по току (Мин.): 200% / 5 мА;
- Коэффициент усиления по току (Макс.): 400% / 5 мА;
- Напряжение насыщения (Макс.): 200 мВ.
