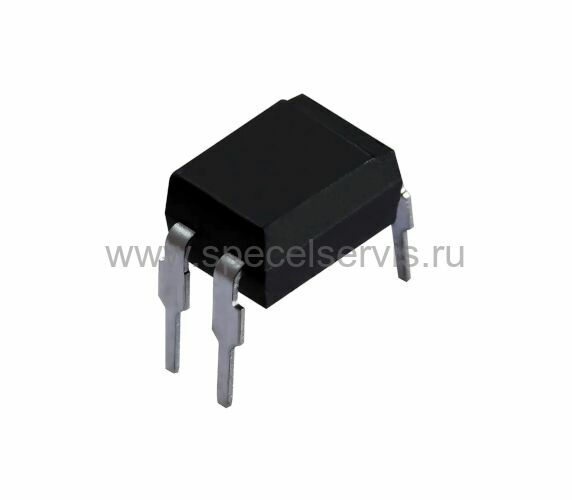

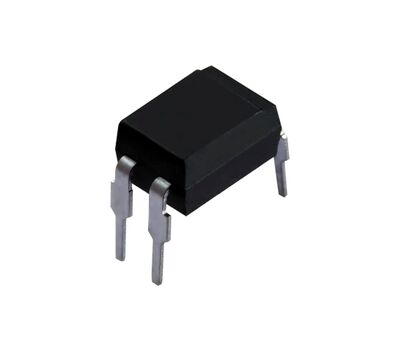

PC817B-SMD (H11A817B-SD)
Наведите на картинку для увеличения
PC817B-SMD (H11A817B-SD) – Описание

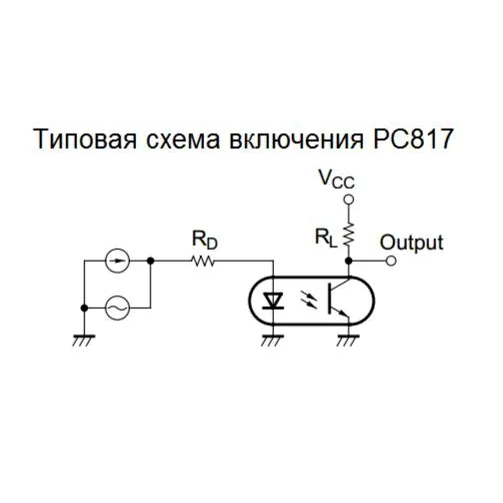

PC-817B-SMD - оптопара с транзисторным выходом в корпусе DIP-4. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 5,3 кв. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.

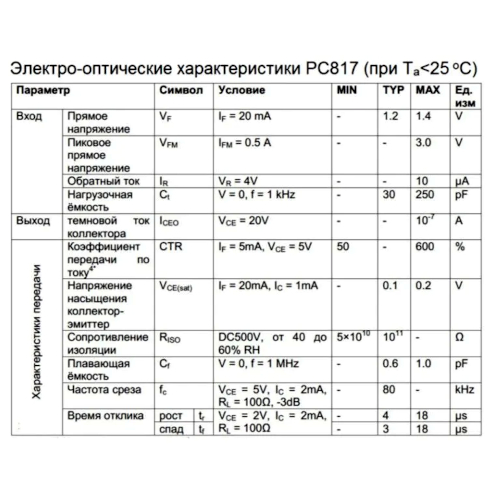

PC817B-SMD (H11A817B-SD) – Характеристики
Технические
характеристики:
- Корпус: 4-DIP;
- Тип входа: DC;
- Рабочая температура: -55 °C ~ 100 °C;
- Тип выходного сигнала: Transistor;
- Количество каналов: 1;
- Выходной ток на канал: 50 мА;
- Изоляционное напряжение: 5300 В;
- Время нарастания / Время затухания
(Номинальное): 2,4 µs, 2,4 µs;
- Прямое напряжение (Vf): 1,2 В;
- Выходное напряжение (Макс.): 70 В;
- Прямой ток (If) (Макс.): 50 мА;
- Коэффициент усиления по току (Мин.):
130% / 5 мА;
- Коэффициент усиления по току (Макс.):
260% / 5 мА;
- Напряжение насыщения (Макс.): 200 мВ.
