PS9817A-2-A – Описание

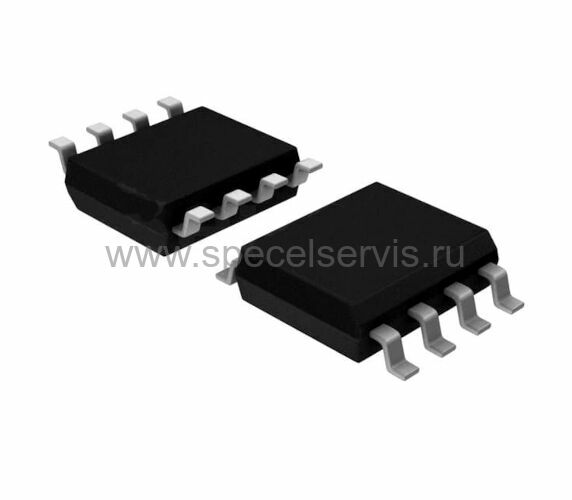

PS9817A-2-A – оптопара (оптрон) с логическим выходом, со скоростью передачи данных 10 Мб/с и оснащенная корпусом 8-SOIC. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 2,5 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
PS9817A-2-A – Характеристики
Технические характеристики:
- Корпус: 8-SOIC (3,9 мм);
- Тип входа: DC;
- Рабочая температура: -40...85 °C;
- Количество каналов: 2;
- Напряжение питания: 4,5...5,5 В;
- Скорость передачи данных: 10 Мб/с;
- Выходной ток на канал: 25 мА;
- Изоляционное напряжение: 2500 В;
- Время нарастания / Время затухания (Номинальное): 20 нс / 5 нс;
- Задержка распространения (Макс.): 75 нс;
- Прямое напряжение (Vf): 1,65 В;
- Помехоустойчивость (Мин.): 15 кВ/мкс;
- Входы - Сторона 1/Сторона 2: 2/0;
- Прямой ток (If) (Макс.): 15 мА.
