TLP291GB
Наведите на картинку для увеличения
TLP291GB – Описание

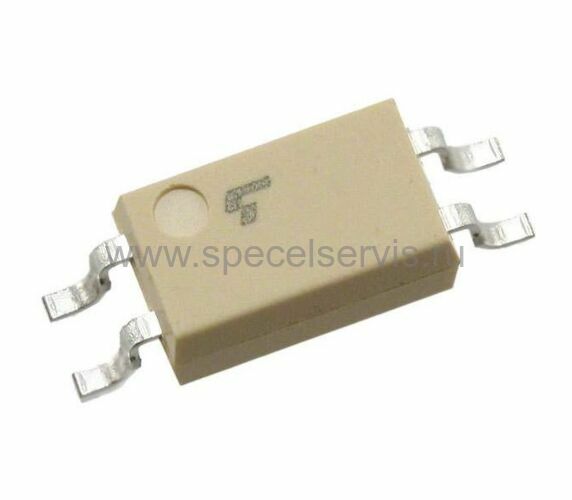

TLP291GB – оптопара (оптрон) с транзисторным выходом, оснащена корпусом SOIC-4. Оптроны состоят из инфракрасного светодиода на входе, и фоточувствительного n-p-n-транзистора на выходе. Друг от друга модели этого семейства отличаются коэффициентом передачи по току и среднеквадратичным напряжением изоляции (RMS), которое равно 3,75 кВ. Оптопары предназначены для передачи сигналов между цепями с различными импедансами и применяются в приборах для обнаружения сети переменного тока, в герконовых реле, переключателях режима обратной связи цепей питания, схемах обнаружение вызова в телефонах, развязках по общему проводу и т.д.
TLP291GB – Характеристики
Технические характеристики:
- Корпус: SOIC-4 (4,55 мм);
- Тип входа: DC;
- Рабочая температура: -55...110 °C;
- Тип выходного сигнала: транзистор;
- Количество каналов: 1;
- Выходной ток на канал: 50 мА;
- Изоляционное напряжение 3750 В;
- Время нарастания / Время затухания (Номинальное): 4 мкс / 7 мкс;
- Прямое напряжение (Vf): 1,25 В;
- Выходное напряжение (Макс.): 80 В;
- Прямой ток (If) (Макс.): 50 мА;
- Коэффициент усиления по току (Мин.): 100% / 5 мА;
- Коэффициент усиления по току (Макс.): 400% / 5 мА;
- Время включения / выключения (номинальное): 7 мкс;
- Напряжение насыщения (Макс.): 300 мВ.
