ERFSD0203020Z (MF-MSMD020)

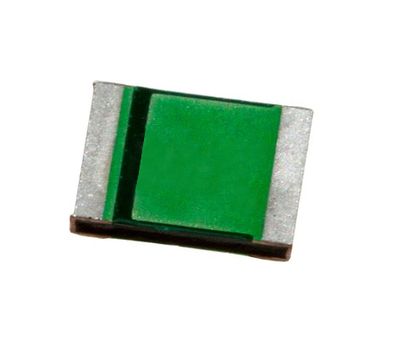

Самовосстанавливающийся предохранитель ERFSD0203020Z (MF-MSMD020)

• Полное наименование: ERFSD0203020Z
• Краткое наименование: SD020-30
• Является аналогом: MF-MSMD020
• Для поверхностного монтажа
• Миниатюрный размер
• Минимальное время срабатывания
• Низкое внутреннее сопротивление
• Рабочая температура -40°С +85°С

• Информация для заказа

  ERF	SD	014	60	0	0	Z
  1	2	3	4	5	6	7

  1.Самовосстанавливающийся предохранитель серии ERF
  2. Модель:
      SD - для поверхностного монтажа, размер 1812
  3. Рабочий ток
      010: 0.10 A
      014: 0.14 A и т.д.
  4. Макс. рабочее напряжение:
      06 - 6 В
      08 - 8 В и т.д.
  5. 5. Тип упаковки:
      0 - россыпью
      2 - в катушке
  6. Дополнительно:
      0 - стандартный
  7. Z - соответствует RoHS

• Модель	Макс. рабочий ток	Мин. ток срабатывания	Макс. напряжение	Макс. допуст. ток	Мощность	Макс. время срабатывания при 8 А	Сопротивление
  							R MIN	R1 MAX
  	I H, A	I T, A	В	Imax, А	Pd, Вт	с	Ом	Ом
  SD010-60	0.10	0.30	60	10	0.8	<0.02	1.600	15.00
  SD014-60	0.14	0.30	60	100	0.8	0.008	1.20	6.50
  SD020-30	0.20	0.40	30	100	0.8	0.02	0.800	5.00
  SD020-60	0.20	0.40	60	40	0.8	0.02	0.800	5.00
  SD030-30	0.30	0.60	30	100	0.8	0.10	0.200	1.750
  SD035-16	0.35	0.70	16	100	0.8	0.10	0.320	1.500
  SD035-30	0.35	0.70	30	100	0.6	0.10	0.320	1.500
  SD050-16	0.50	1.00	16	100	0.8	0.15	0.150	1.000
  SD050-30	0.50	1.00	30	100	0.8	0.15	0.150	1.000
  SD075-16	0.75	1.50	16	100	0.8	0.20	0.110	0.450
  SD075-24	0.75	1.50	24	40	1.0	0.20	0.110	0.290
  SD075-33	0.75	1.50	33	40	1.0	0.20	0.110	0.400
  SD110-08	1.10	2.20	8	100	0.8	0.30	0.040	0.210
  SD110-16	1.10	1.95	16	100	0.8	0.50	0.040	0.180
  SD110-24	1.10	2.20	24	100	1.0	0.50	0.060	0.200
  SD125-06	1.25	2.50	6	40	0.8	0.40	0.050	0.140
  SD125-16	1.25	2.50	16	100	0.8	0.40	0.500	0.140
  SD150-06	1.50	3.00	6	100	0.8	0.50	0.040	0.110
  SD150-12	1.50	3.00	12	100	1.0	0.50	0.040	0.110
  SD150-24	1.50	3.00	24	100	1.0	1.50	0.040	0.120
  SD160-06	1.60	3.20	6	100	0.8	0.50	0.030	0.100
  SD160-12	1.60	3.20	12	100	1.0	1.00	0.030	0.100
  SD160-16	1.60	3.20	16	100	1.0	1.00	0.030	0.100
  SD190-06	1.90	4.90	6	100	1.0	5.00	0.003	0.025
  SD200-08	2.00	3.50	8	100	1.0	2.00	0.020	0.070
  SD260-06	2.60	5.00	6	100	1.0	2.50	0.015	0.047
  SD260-13	2.60	5.00	13.2	100	1.3	5.00	0.015	0.050
  SD260-16	2.60	5.00	16	100	1.3	5.00	0.015	0.050
  SD300-06	3.00	5.00	6	100	1.0	4.00	0.012	0.040
