MF-R135
Наведите на картинку для увеличения
MF-R135 – Описание

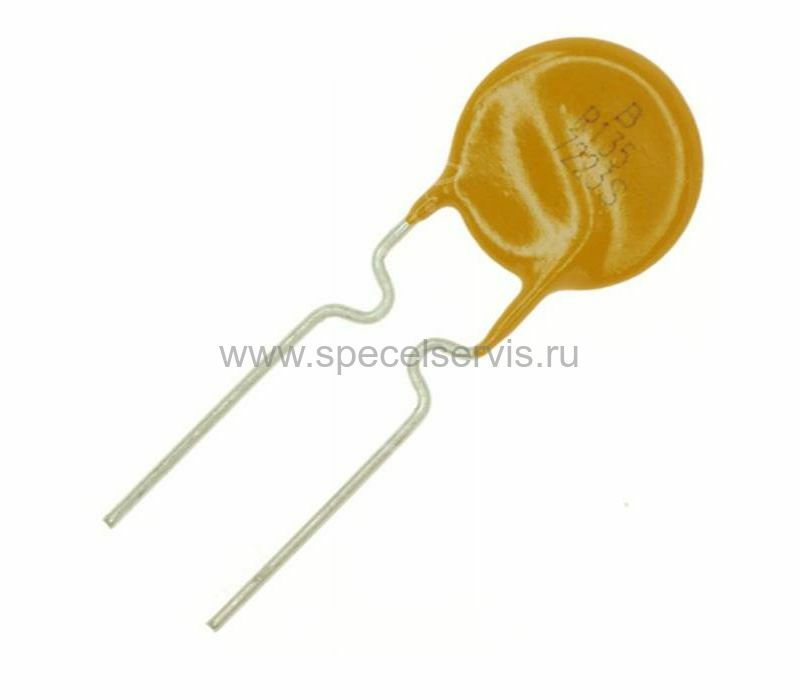

Предохранитель MF-R135
- Тип предохранителя самовосстанавливающийся
- Радиальные выводы
- Рабочая температура -40...85°С
- Максимальное рабочее напряжение, В 30
- Максимально допустимый ток, А 40
- Максимальная мощность в переключенном состоянии, Вт 0.8
- Максимальный ток, не приводящий к срабатыванию, I hold, А 1.35
- Минимальный ток, приводящий к срабатыванию (скачку сопротивления), I trip, А 2.7
- Минимальное начальное сопротивление Rмин, Ом 0.065
- Максимальное начальное сопротивление Rмакс, Ом 0.115
- Максимальное время срабатывания при I hold х 5 и t 23°С, tср.макс, с 7.3
- Способ монтажа в отверстия

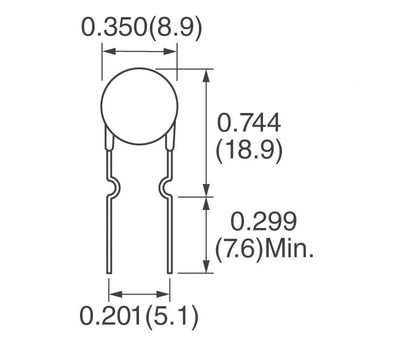

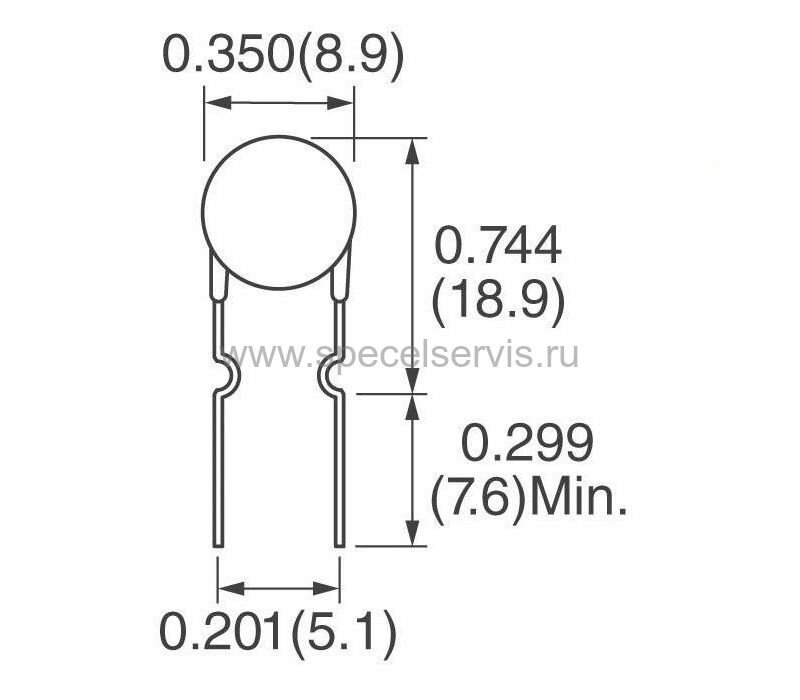

- Диаметр(ширина)корпуса, мм 8.9
| Модель | Макс. напряж., В | Макс. допуст. ток, А | Макс. рабочий ток, А | Мин. ток сраба-тывания, А | Сопротивление, Ом | Сопротивление через 1 ч после срабатывания, Ом | Макс. время срабатывания | Рассеи-ваемая мощность, Вт | ||
| Мин. | Макс. | Макс. | при токе, А | с | ||||||
| MF-R010 | 60 | 40 | 0.10 | 0.20 | 2.50 | 4.50 | 7.50 | 0.5 | 4.0 | 0.38 |
| MF-R017 | 0.17 | 0.34 | 2.00 | 3.20 | 8.00 | 0.85 | 3.0 | 0.48 | ||
| MF-R020 | 0.20 | 0.40 | 1.50 | 2.84 | 4.40 | 1.0 | 2.2 | 0.40 | ||
| MF-R025 | 0.25 | 0.50 | 1.00 | 1.95 | 3.00 | 1.25 | 2.5 | 0.45 | ||
| MF-R030 | 0.30 | 0.60 | 0.76 | 1.36 | 2.10 | 1.5 | 3.0 | 0.50 | ||
| MF-R040 | 0.40 | 0.80 | 0.52 | 0.86 | 1.29 | 2.0 | 3.8 | 0.55 | ||
| MF-R050 | 0.50 | 1.00 | 0.41 | 0.77 | 1.17 | 2.5 | 4.0 | 0.75 | ||
| MF-R065 | 0.65 | 1.30 | 0.27 | 0.48 | 0.72 | 3.25 | 5.3 | 0.90 | ||
| MF-R075 | 0.75 | 1.50 | 0.18 | 0.40 | 0.60 | 3.75 | 6.3 | 0.90 | ||
| MF-R090 | 0.90 | 1.80 | 0.14 | 0.31 | 0.47 | 4.5 | 7.2 | 1.00 | ||
| MF-R110 | 30 | 1.10 | 2.20 | 0.10 | 0.18 | 0.27 | 5.5 | 6.6 | 0.70 | |
| MF-R135 | 1.35 | 2.70 | 0.065 | 0.115 | 0.17 | 6.75 | 7.3 | 0.80 | ||
| MF-R160 | 1.60 | 3.20 | 0.055 | 0.105 | 0.15 | 8.0 | 8.0 | 0.90 | ||
| MF-R185 | 1.85 | 3.70 | 0.040 | 0.07 | 0.11 | 9.25 | 8.7 | 1.00 | ||
| MF-R250 | 2.50 | 5.00 | 0.025 | 0.048 | 0.07 | 12.5 | 10.3 | 1.20 | ||
| MF-R300 | 3.00 | 6.00 | 0.020 | 0.05 | 0.08 | 15.0 | 10.8 | 2.00 | ||
| MF-R400 | 4.00 | 8.00 | 0.010 | 0.03 | 0.05 | 20.0 | 12.7 | 2.50 | ||
| MF-R500 | 5.00 | 10.00 | 0.010 | 0.03 | 0.05 | 25.0 | 14.5 | 3.00 | ||
| MF-R600 | 6.00 | 12.00 | 0.005 | 0.02 | 0.04 | 30.0 | 16.0 | 3.50 | ||
| MF-R700 | 7.00 | 14.00 | 0.005 | 0.02 | 0.03 | 35.0 | 17.5 | 3.80 | ||
| MF-R800 | 8.00 | 16.00 | 0.005 | 0.02 | 0.03 | 40.0 | 18.8 | 4.00 | ||
| MF-R900 | 9.00 | 18.00 | 0.005 | 0.01 | 0.02 | 40.0 | 20.0 | 4.20 | ||
| MF-R1100 | 16 | 100 | 11.00 | 22.00 | 0.003 | 0.01 | 0.014 | 40.0 | 20.0 | 4.50 |
