NS2R-230A1-N

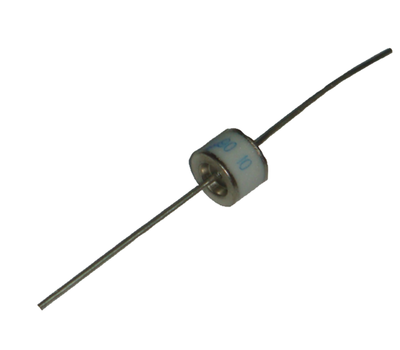

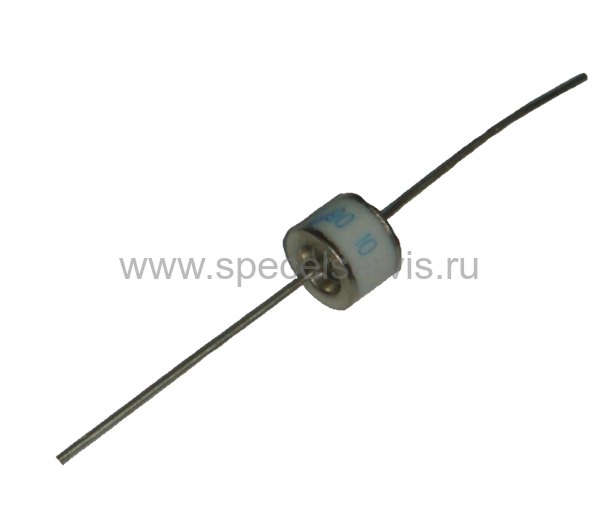

Разрядник газовый NS2R-230A1-M (N81-A230X, B88069X4930S102)

Газовые разрядники серии NS2R представляют собой герметичную керамическую трубку с двумя электродами, заполненную инертным газом, обеспечивающим наилучшую скорость возникновения и гашения разрядов. Являясь незаменимым элементом ограничения напряжения и защиты от электрических помех и разрядов, они позволяют поглощать мощные и длительные импульсы, с которыми не могут справиться другие ограничительные элементы - варисторы и TVS-диоды.

Благодаря малой собственной емкости 1,5 пФ газовых разрядников NS2R и сопротивлению изоляции более 10 МОм, существенно снижается их влияние на параметры электрических цепей в таких применениях, как телекоммуникационные интерфейсы, ВЧ-тракты и мощные источники питания.

Применяются для защиты оборудования связи, промышленного электронного оборудования, бытовой электронной аппаратуры.

Технические характеристики:

• Статическое напряжение пробоя: 75 В, 90 В, 145 В, 230 В, 250 В, 350 В, 470В, 600 В;
• Номинальный импульсный ток разряда: 5 кА или 10 кА (8/20 мкс);
• Ток разряда для переменного напряжения: 5 А или 10 А (50 Гц, 1 сек, 5 циклов);
• Импульсный ток разряда: 100 А (10/1000 мкс, 300 циклов);
• Минимальное сопротивление изоляции: 10 МОм;
• Максимальная емкость: 1,5 пФ;
• Габаритные размеры: D8x6 мм.

Информация для заказа

1. NS2R – семейство двухполюсных газовых разрядников
2. 230 – статическое напряжение пробоя, В
3. Наличие выводов:
      А – без выводов
      А1 – с выводами
4. Параметры импульсного тока разряда:
      N – 5 кА / 5 А
      M – 10 кА / 10 А
