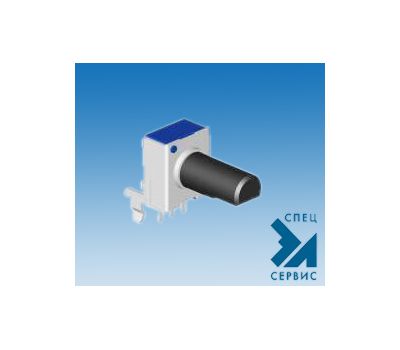

R0901N-A10K, L-20KC/H=10

• Угловое расположение контактов;
• Диапазон сопротивлений в серии: от 500 Ом до 500 кОм;
• Точность сопротивления: ±20 %;
• Номинальная мощность: 0,05 Вт;
• Остаточное сопротивление: не более 10 Ом;
• Максимальное рабочее напряжение: 50 В (AC) или 20 В (DC);
• Уровень шума скольжения: не более 80 мВ;
• Сопротивление изоляции: не менее 100 МОм при 250 В (DC);
• Напряжение пробоя: 250 В (AC) в теч. 1 мин;
• Износоустойчивость: 15 000 циклов;
• Угол вращения вала: 280 ±10°;
• Температура ручной пайки: +300 °C (3 мин);
• Температурный диапазон: -10…+70 °C.

 Информация для заказа

1. R0901N - серия переменных резисторов
2. Отклонение функциональной характеристики на 50 % угла поворота:
       A - 15-20 %
       B - 40-60 %
       C - 75-85 %
3. Номинальное сопротивление
4. Длина вала: 15, 20, 25 мм
5. Тип вала: KC, KS, KQ, KT, F
6. Высота резистора: 6.5, 10, 12.5 мм

Переменные резисторы серии R0901N:

Тип вала переменного резистора:
